所屬分類：串聯諧振試驗裝置
產品時間：2022-04-25
簡要描述：變頻電源作為串聯諧振系統中的一個重要組成部分 參考標準：DL/T 849.6-2016 產品說明書檢定證書標準及規程產品圖集視頻拍攝中諧振計算器 調壓、調頻獨立進行,輸出電壓0～400 V,頻率30～300 Hz 輸出純正的PWM波信號，穩定度高 現場環境下有較強的抗干擾能力 注：關于產品購買、技術維護等服務，歡迎致電!
隨著我國的電力事業的迅速發展，越來越多的高壓電氣設備將會用于電網中，在電氣設備安裝完成之后,必須在投入使用前對各種高壓設備進行交流耐壓試驗，以確定是否能夠正常的投入運行。串聯諧振系統有別于傳統的工頻試驗變壓器，對高壓設備進行耐壓試驗時，需要高電壓、大容量的試驗電源，使得設備顯得特別笨重，并不適合現場試驗。因此采用串聯諧振試驗系統是具有非常意義的。串聯諧振主要針對交聯電纜、水力發電機、主變、母線、GIS等的交流耐壓試驗，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。而變頻電源是串聯諧振系統中的一個重要組成部分。
變頻電源作為串聯諧振耐壓試驗系統的核心部分調壓、調頻獨立進行,輸出電壓0～400 V,頻率30～300 Hz，輸出純正的PWM波信號，穩定度高，現場環境下有較強的抗干擾能力。
在調頻調壓控制技術發展的早期多采用PAM方式，因此,變頻電源逆變器輸出的交流電壓波形只能是方波，改變方波有效值，只能通過改變方波的幅值，即中間直流電壓幅值來完成。隨著全控型快速開關器件GTR、IGBT、MOSFET等的出現，才逐漸發展為PWM方式。由于調節PWM波的占空比即可調節電壓幅值,所以逆變環節可同時完成調壓和調頻任務，整流器無需控制，設備結構更簡單，控制更方便。輸出電壓由方波改進為PWM波，降低了輸出電壓的低次諧波含量。
產品別稱：變頻電源、串聯諧振變頻電源
| 額定輸出容量 | 4kW～630kW |
| 工作電源 | 220/380±10%V（單/三相），工頻 |
| 輸出電壓 | 0–400V |
| 額定輸入電流 | 10A～1575A |
| 額定輸出電流 | 10A～1575A |
| 電壓分辨率 | 0.01kV |
| 電壓測量精度 | 1.5% |
| 頻率調節范圍 | 30–300Hz |
| 頻率調節分辨率 | ≤0.1Hz |
| 頻率穩定度 | 0.1% |
| 運行時間 | 額定容量下連續60min |
| 溫升 | 額定容量下連續運行60min元器件最高溫度≤65K |
| 噪聲水平 | ≤50dB |

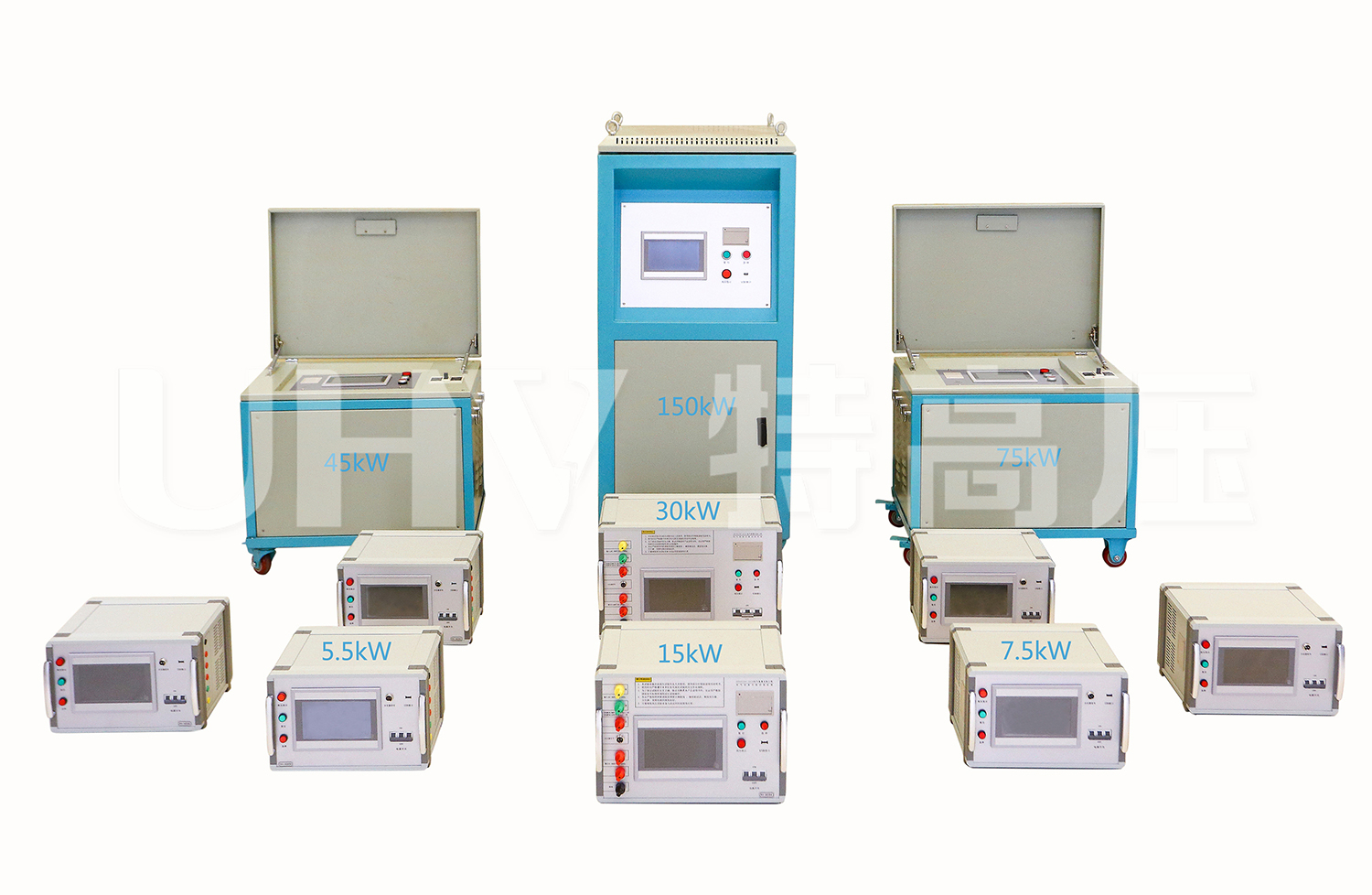

| 產品型號 | 輸入電壓 | 輸出頻率 | 輸出電壓 | 輸出電流 | 尺寸 | 重量 |
| HTXZ-4kW | 220V/380V | 30~300Hz | 0~400V | 10A | 400*280*400 | 8kg |
| HTXZ-6kW | 220V/380V | 30~300Hz | 0~400V | 15A | 400*280*400 | 8kg |
| HTXZ-7.5kW | 220V/380V | 30~300Hz | 0~400V | 18.75A | 400*280*400 | 10kg |
| HTXZ-11kW | 220V/380V | 30~300Hz | 0~400V | 27.5A | 460*340*415 | 13kg |
| HTXZ-15kW | 220V/380V | 30~300Hz | 0~400V | 37.5A | 460*340*415 | 13kg |
| HTXZ-18kW | 220V/380V | 30~300Hz | 0~400V | 45A | 550*380*440 | 21kg |
| HTXZ-22kW | 220V/380V | 30~300Hz | 0~400V | 55A | 550*380*440 | 22kg |
| HTXZ-30kW | 220V/380V | 30~300Hz | 0~400V | 75A | 550*380*440 | 23kg |
| HTXZ-55kW | 380V | 30~300Hz | 0~400V | 137.5A | 700*500*640 | 80kg |
| HTXZ-75kW | 380V | 30~300Hz | 0~400V | 187.5A | 700*500*640 | 90kg |
| HTXZ-150kW | 380V | 30~300Hz | 0~400V | 375A | 600*600*1440 | 148kg |
| 上述表格中變頻電源的規格只列舉到150kW，實際可到630kW。如非4kW～630kW常規型號功率的變頻電源，可定制 | ||||||
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
1、變頻電源具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作，以保護被試品
2、整個裝置單件重量很輕，便于現場使用
3、變頻電源具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、變頻電源自動掃頻時頻率起點可以在規定范圍內任意設定，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
