所屬分類：串聯諧振試驗裝置
產品時間：2022-04-25
簡要描述：1000kV及以下電力變壓器感應耐壓、局放試驗 參考標準：GB 50150-2016，DL/T 849.6-2016 產品說明書檢定證書標準及規程產品圖集視頻拍攝中諧振計算器 高保真線性功放原理保證試驗系統的局部放電量小于5pc 數字、模擬控制箱雙回路控制、傳輸 可記錄并繪制高壓U/T、I/T 試驗曲線 注：關于產品購買、技術維護等服務，歡迎致電!

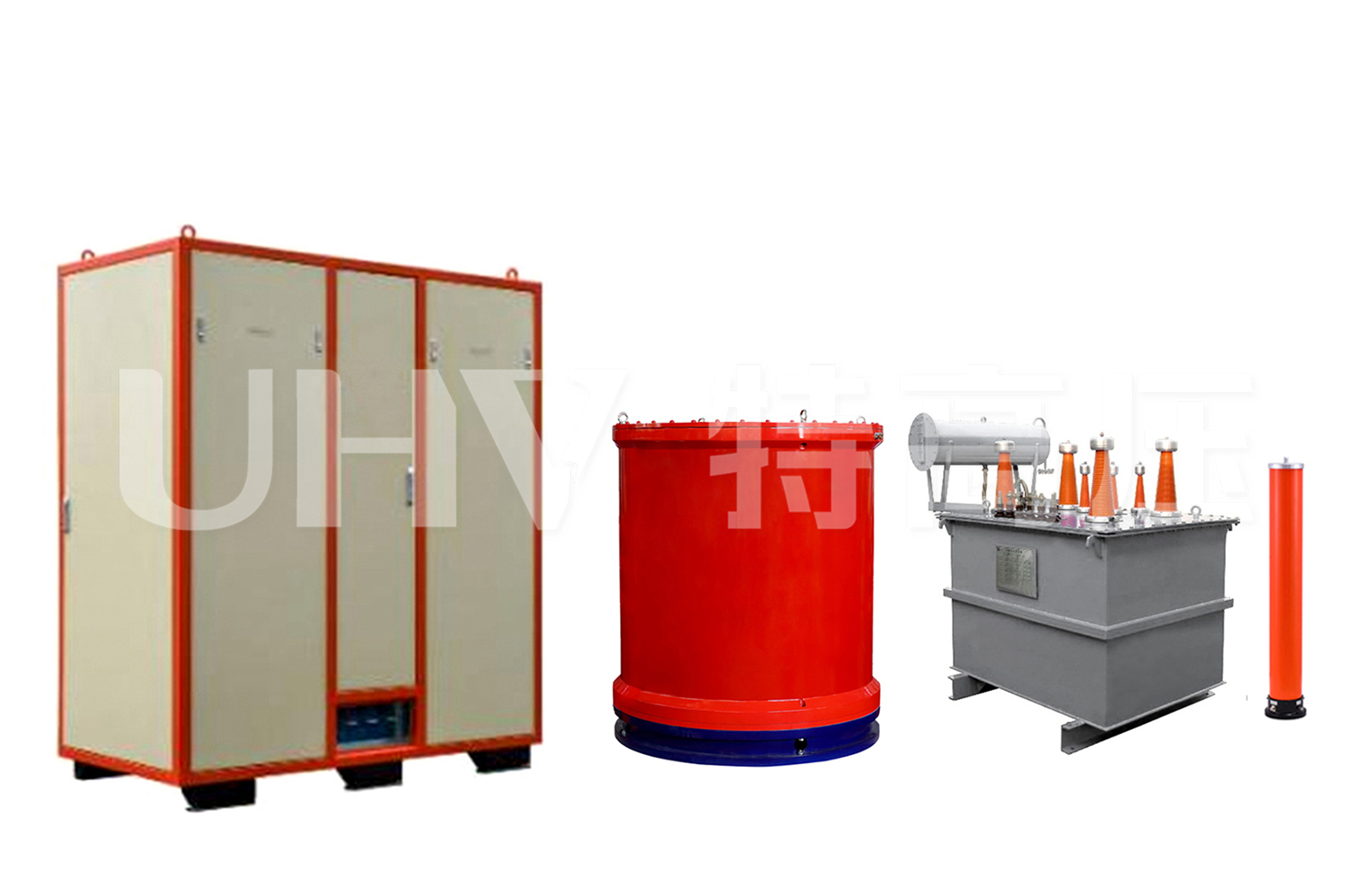

無局放變頻諧振試驗系統廣泛用于電力、冶金、石油、化工等行業，適用于大容量，高電壓的電容性試品的交接和預防性試驗。由無局放變頻電源、無局放激磁變壓器、無局放電抗器和無局放耦電電容分壓器組成。具有過流，過壓，過零，欠壓、閃落等完善保護功能。被試品的電容與電抗器構成串聯諧振連接方式。分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號。調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。 變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。
產品別稱：無局放交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、電氣設備變頻串聯諧振耐壓裝置、串聯諧振試驗設備、無局放串聯諧振
| 環境溫度 | -10℃～+50℃ |
| 最大日溫差 | ＜25K |
| 相對濕度 | ≤90%，無凝露 |
| 太陽輻射強度 | 0.1W/cm2 |
| 海拔高度 | ≤1000m |
| 使用地點 | 戶外/戶內 |
| 無火災及爆炸危險 | |
| 不含有腐蝕金屬和絕緣的氣體存在 | |
| 有一可靠接地點 | |
| 安裝放置地點平坦，電抗器安裝傾斜度不大于5° | |
| 額定容量 | 450kW |
| 輸入工作電源 | 三相380V±10%，50Hz |
| 輸出電壓不穩定度 | ≤ 1.0% |
| 額定輸出電流 | 1285.7A |
| 輸出電壓波形 | 標準正弦波 |
| 波形畸變率 | ≤1.0% |
| 試驗頻率范圍 | 30～300Hz |
| 輸出頻率分辨率 | 0.1Hz |
| 輸出頻率不穩定度 | ≤0.05% |
| 絕緣水平 | 輸入、輸出端子對地≥2kV/AC/1min |
| 冷卻方式 | 強迫風冷 |
| 噪聲 | ≤80dB |
| 序號 | 額定功率 | 工作電源 | 輸出電壓 | 備注說明 |
| 1 | 5kW | 380V | 0-350V | 小容量、便攜式、鋁型材機箱、本控方式 |
| 2 | 10kW | 380V | 0-350V | |
| 3 | 15kW | 380V | 0-350V | |
| 4 | 50kW | 380V | 0-350V | 中容量、吊裝式、鐵殼立柜、遠控方式 |
| 5 | 100kW | 380V | 0-350V | |
| 6 | 150kW | 380V | 0-350V | |
| 7 | 200kW | 380V | 0-350V | 中容量、吊裝式、鐵殼立柜、遠控方式 |
| 8 | 250kW | 380V | 0-350V | |
| 9 | 300kW | 380V | 0-350V | |
| 10 | 350kW | 380V | 0-350V | 特大容量、吊裝式、鐵殼立柜、遠控方式 |
| 11 | 400kW | 380V | 0-350V | |
| 12 | 450kW | 380V | 0-350V |
| 序號 | 設備名稱 | 主要部件名稱型號及數量 | 主要技術參數 | 適用范圍 |
| 1 | 150kW無局放變頻諧振試驗系統 |
無局放變頻控制電源
150kW 1臺 |
電源功率：150kW | 110kV/120MVA及以下主變的感應耐壓及局放試驗 |
| 局 放 量：≤10PC | ||||
| 輸入電源：三相 380V | ||||
| 輸出電壓：?jiǎn)蜗?0～350V | ||||
| 輸出頻率：30～300Hz | ||||
| 2 |

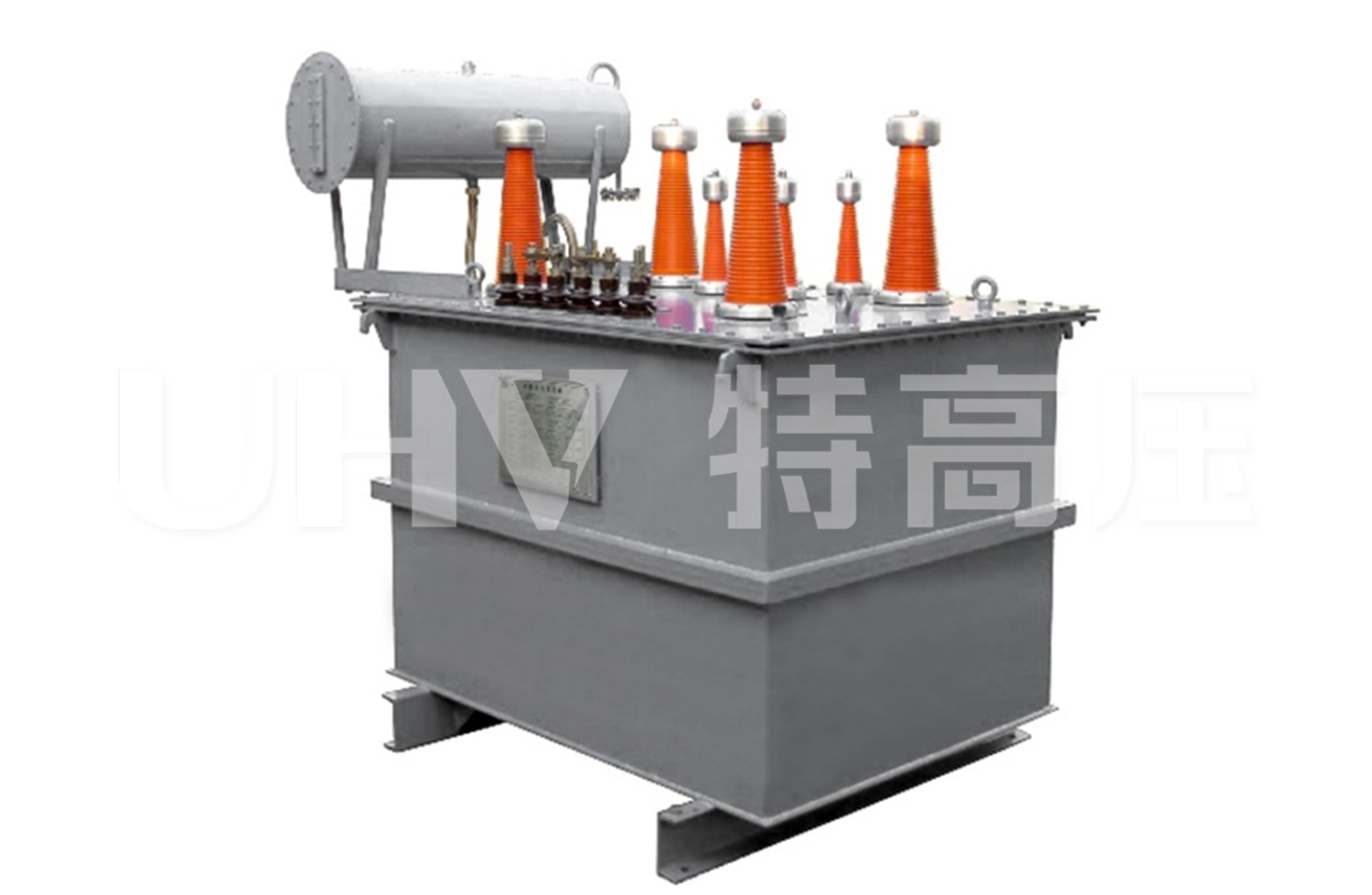

無局放勵磁變壓器
150kVA 1臺 |
額定容量：150kVA | ||
| 局 放 量：≤10PC | ||||
| 輸入電壓：350V | ||||
| 輸出電壓：10kV*2 | ||||
| 3 |

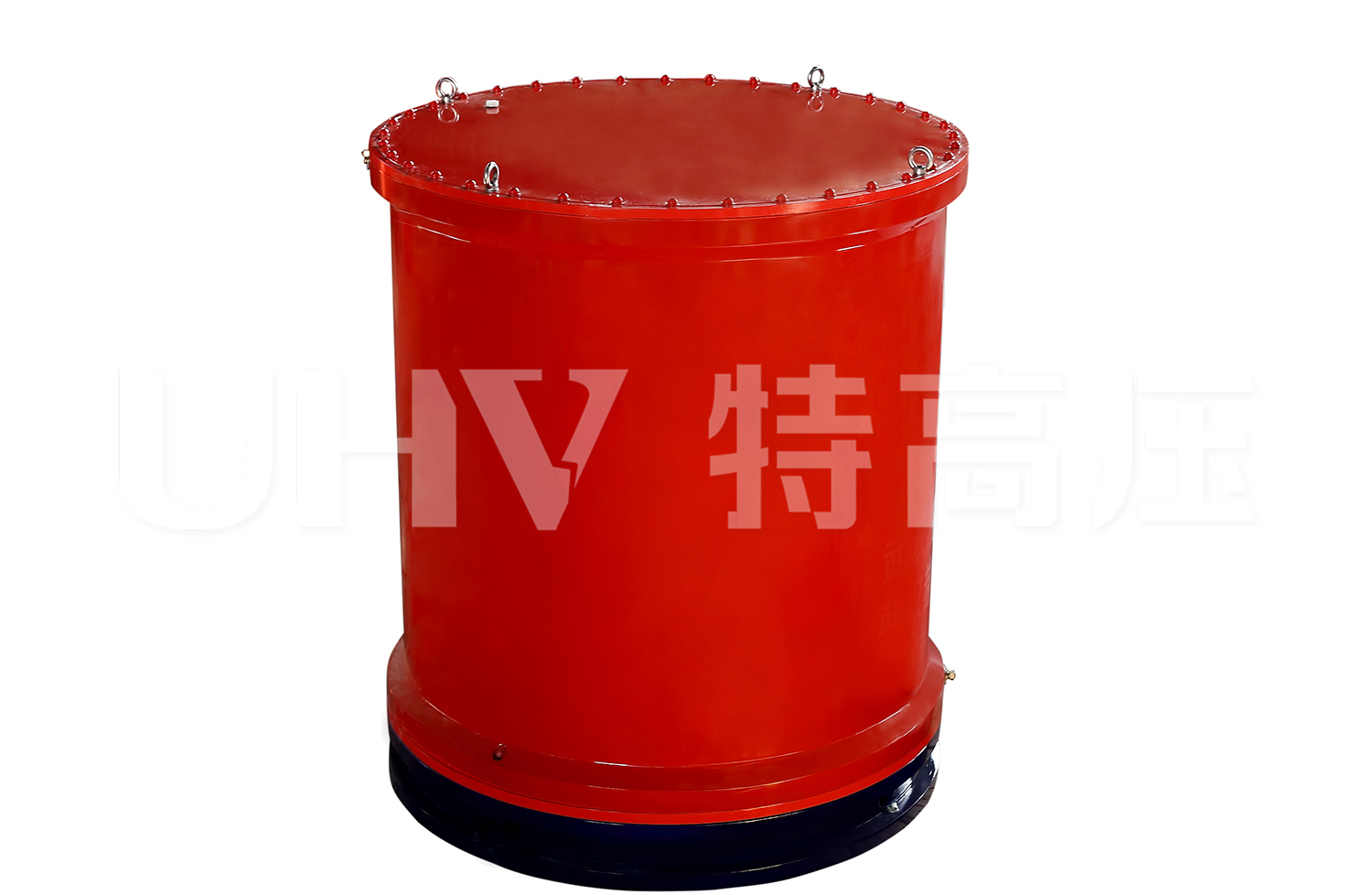

無局放補償電抗器
20kV/10A 2臺 |
額定電壓：20kV | ||
| 額定電流：10A | ||||
| 工作頻率：50～150Hz | ||||
| 局 放 量：≤10PC | ||||
| 4 |

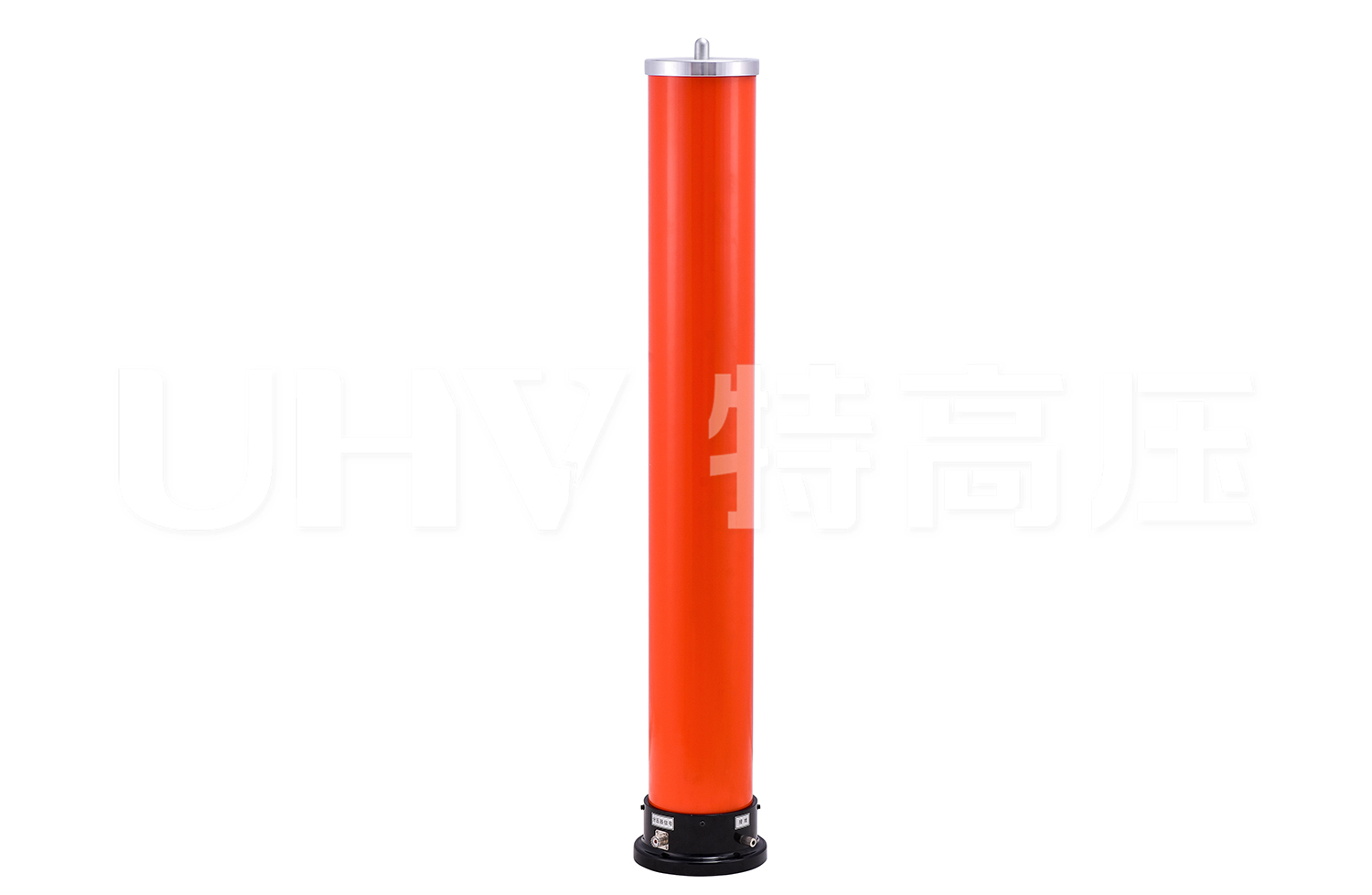

無暈交流分壓器
100kV/0.5nF 1臺 |
額定電壓：100kV | ||
| 局 放 量：≤10PC | ||||
| 測量精度：1.0級 | ||||
| 頻率范圍：30～300Hz | ||||
| 5 | 系統附件 | 防暈套管、電源線、連接線等標準配置 | ||
| 6 | 局部放電測試儀 1臺 | 數字式 兩通道 |
| 序號 | 設備名稱 | 主要部件名稱型號及數量 | 主要技術參數 | 適用范圍 |
| 1 | 300kW無局放變頻諧振試驗系統 |
無局放變頻控制電源
300kW 1臺 |
電源功率：300kW | 220kV/240MVA及以上主變的感應耐壓及局放試驗 |
| 局放量：≤10PC | ||||
| 輸入電源：三相 380V | ||||
| 輸出頻率：30～300Hz | ||||
| 輸出電壓：?jiǎn)雾?xiàng) 0～350V | ||||
| 2 |
無局放勵磁變壓器
300kVA 1臺 |
額定容量：300kVA | ||
| 局放量：≤10PC | ||||
| 輸入電壓：350V | ||||
| 輸出電壓：35kV*2 | ||||
| 3 |
無局放補償電抗器
40kV/20A 2臺 |
額定電壓：40kV | ||
| 額定電流：20A | ||||
| 工作頻率：50～150Hz | ||||
| 局放量：≤10PC | ||||
| 4 |
無暈交流分壓器
100kV/0.5nF 1臺 |
額定電壓：100kV | ||
| 局放量：≤10PC | ||||
| 測量精度：1.0級 | ||||
| 頻率范圍：30～300Hz | ||||
| 5 | 系統附件 | 防暈套管、電源線、連接線等 | ||
| 6 | 局部放電測試儀 1臺 | 數字式 兩通道 |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
1、高保真線性功放原理保證試驗系統的局部放電量小于5pc
2、數字、模擬控制箱雙回路控制、傳輸
3、試驗過程可實時狀態自檢及顯示
4、無局放串聯諧振阻抗低，過壓過流閃絡保護等功能齊全，可靠性高、對現場電源要求低
5、使用光纖通訊和采樣，徹底隔離高壓及低壓控制回路
6、電源采用220V單相電源或380V單電源，方便現場取電
7、試驗過程可實時狀態自檢及顯示、符合國標要求有監測峰值功能，可實時監測高壓試驗波形
8、特殊散熱系統能保證設備有效連續工作3小時以上且溫升小于45k
9、可記錄并繪制高壓U/T、I/T 試驗曲線
10、外殼采用環氧樹脂澆注，玻璃絲纏繞的無暈高壓絕緣外筒、電抗器部分采用干式環氧澆注，美觀可靠，適合各類電纜的要求
