所屬分類：繼電保護、二次回路測試儀器
產品時間：2022-04-25
簡要描述：微機工控機型微機繼電保護測試專用儀器 參考標準：GB/T 7261-2016，DL/T 624-2010 產品說明書檢定證書標準及規程產品圖集操作視頻 經典的 Windows XP 操作界面，人機界面友好，操作簡便快捷 DSP 數字信號處理系統 采用 USB 接口直接和 PC 機通訊，無須任何轉接線 注：關于產品購買、技術維護等服務，歡迎致電!

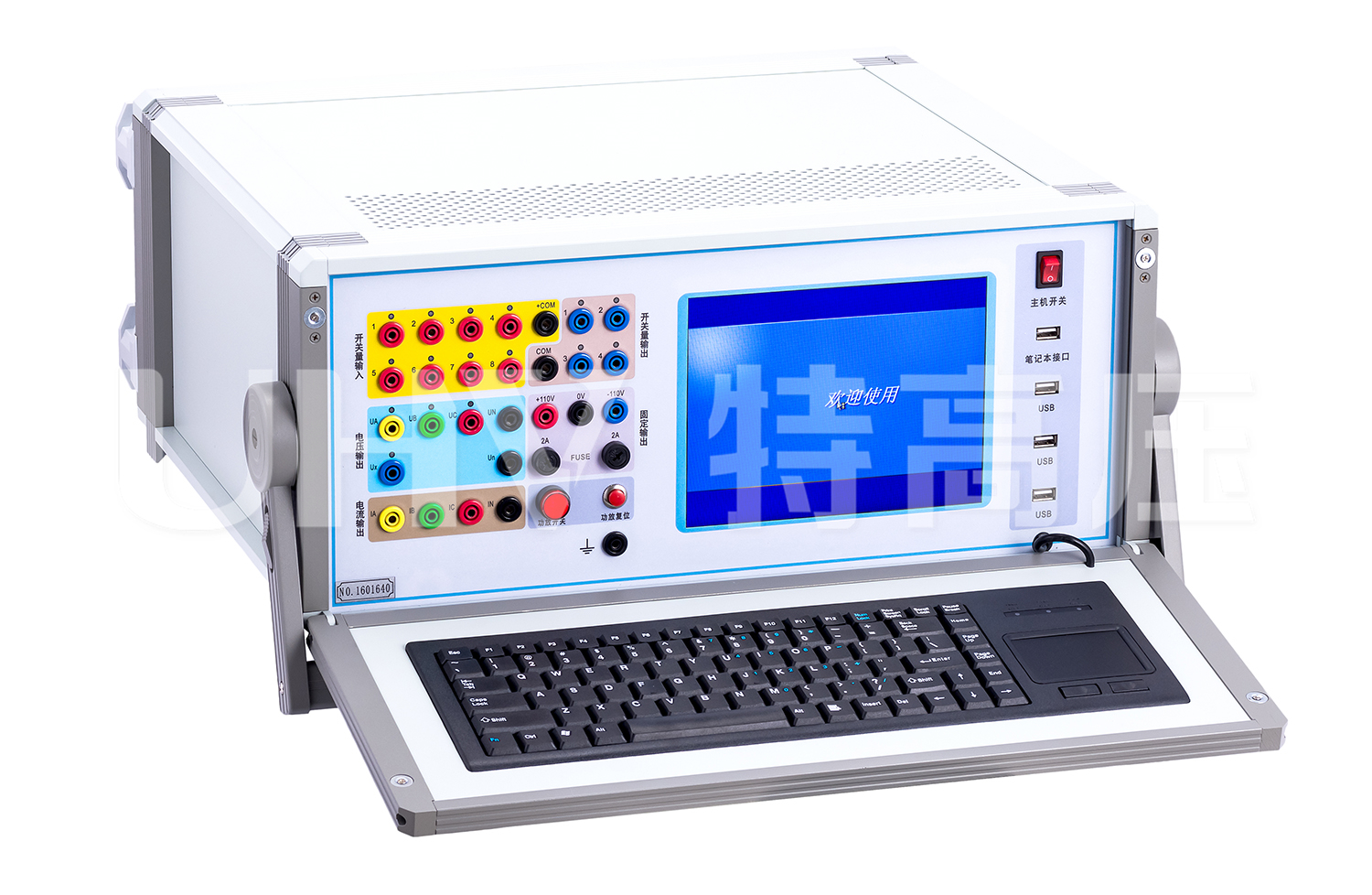

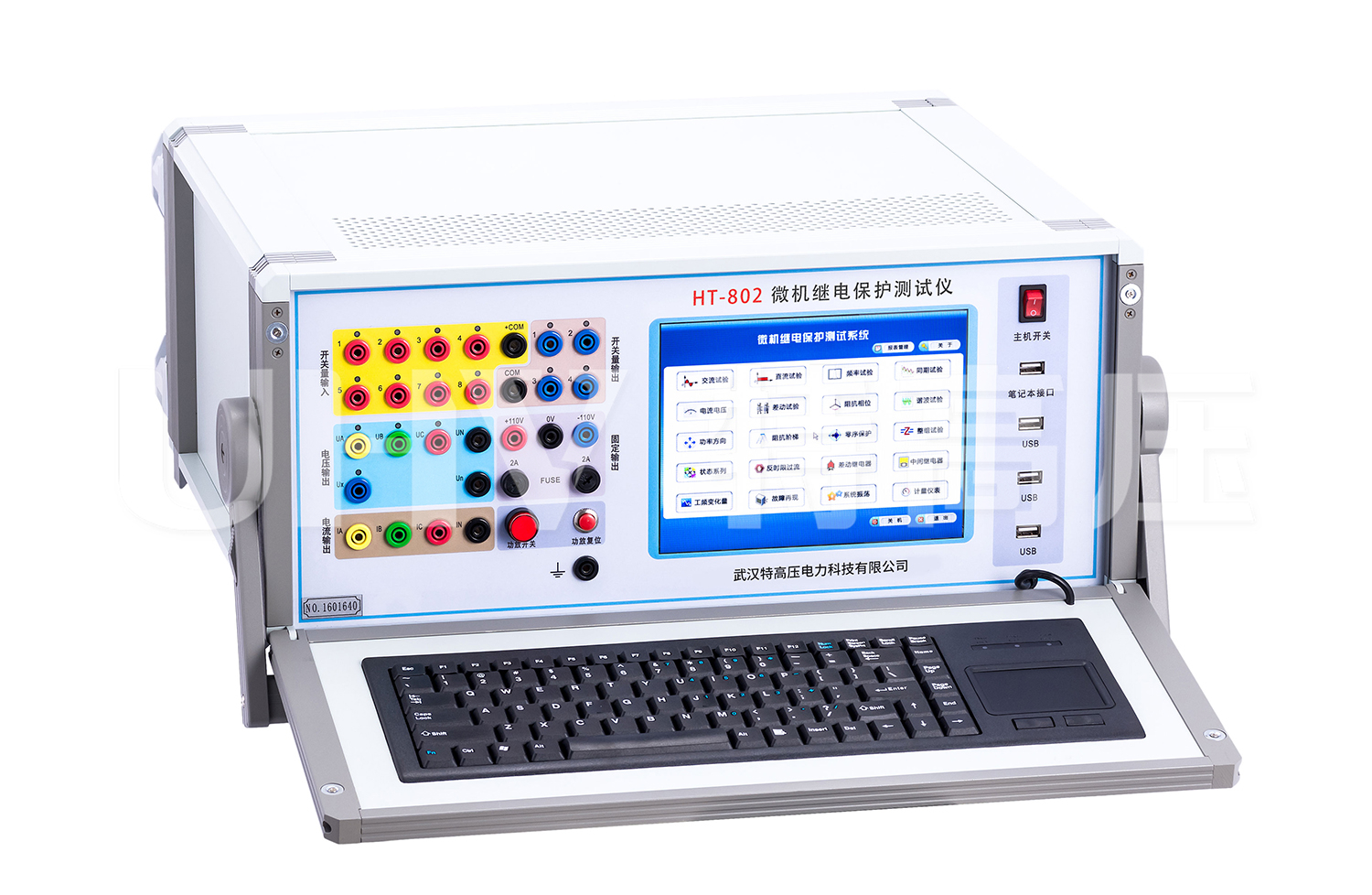

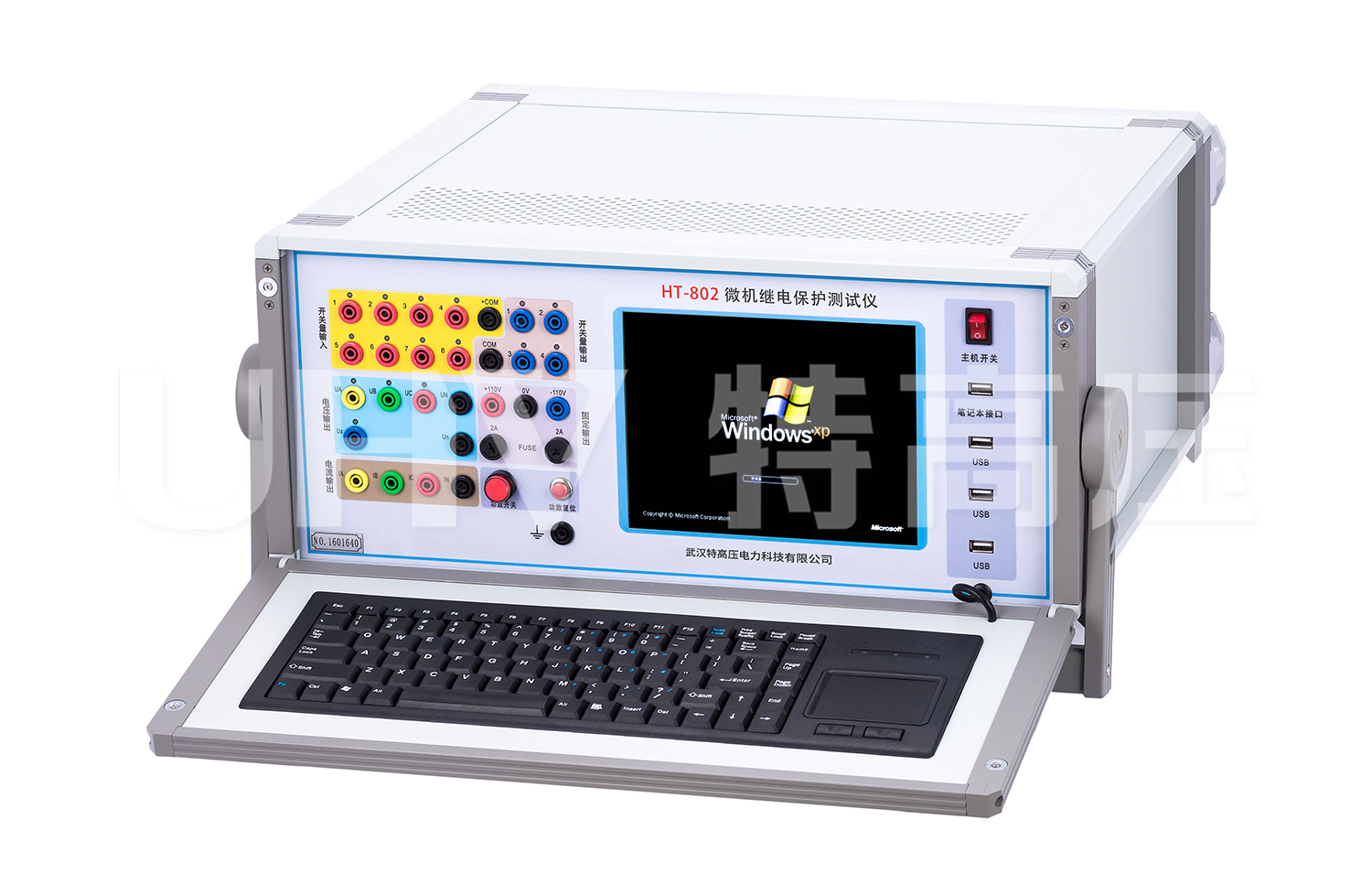

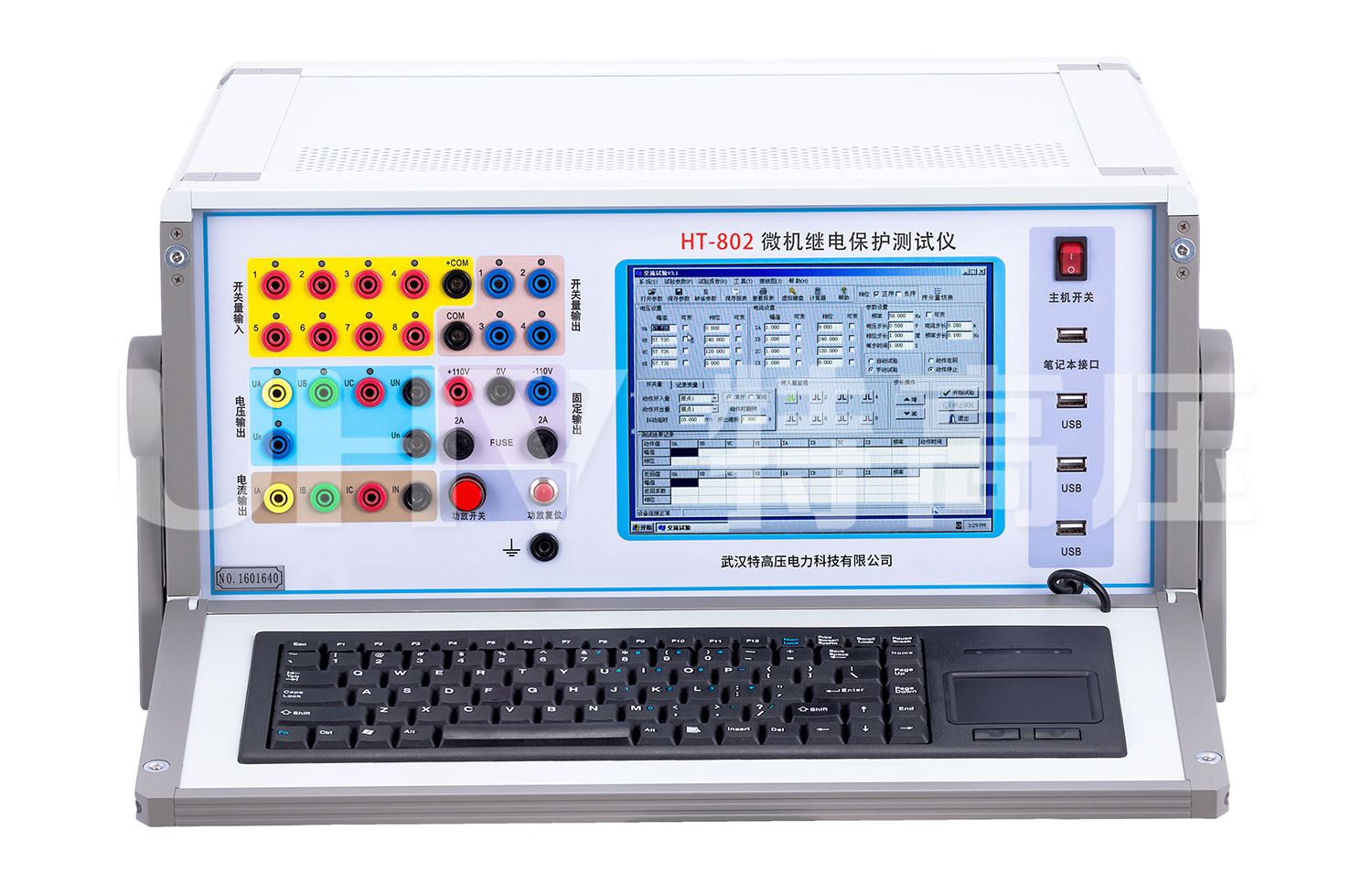

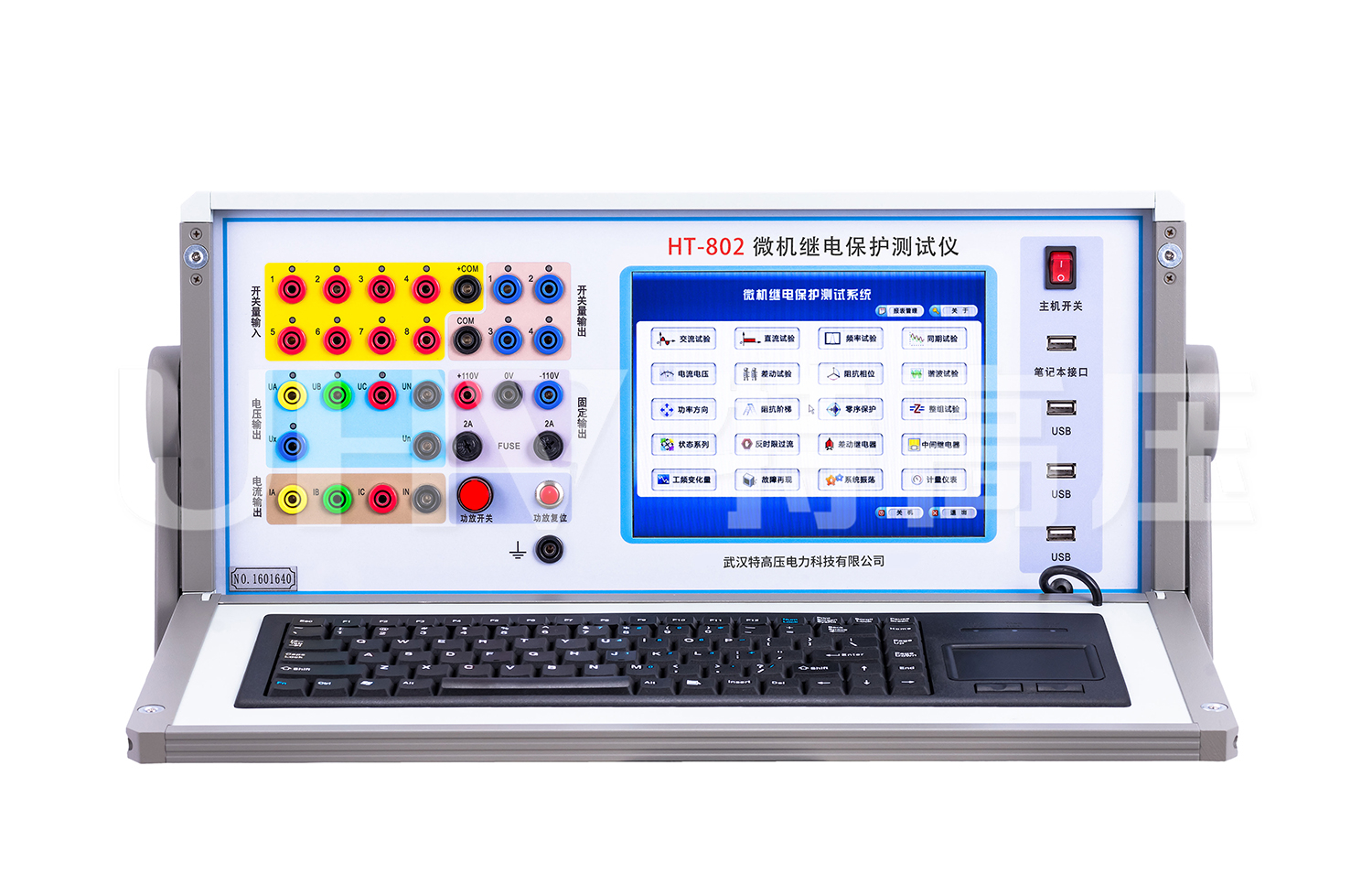

繼電保護裝置試驗儀是在參照電力部頒發的DL/T624-1997《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。本微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。儀器主機采用DSP+FPGA結構，真16位DAC輸出、內置新型模塊式高保真線性大功率功放，自帶8.4寸分辨率為800×600的TFT真彩顯示屏以及工業鍵盤鼠標。WindowsXP操作系統，功能強大。體積小、精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別稱：微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、繼電保護裝置試驗儀
| 相電流輸出(有效值) | 0～40A/相，精度：0.5% |
| 三相并聯輸出(有效值) | 0～120A/三相同相位并聯輸出 |
| 相電流長期允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 420VA |
| 三相并聯電流最大輸出功率 | 900VA |
| 三并電流最大輸出允許工作時間 | 10s |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 電流輸出 | 0～±30A/相 ; 精度：0.5% |
| 相電壓輸出(有效值) | 0～125V/相 精度：0.5% |
| 線電壓輸出(有效值) | 0～250V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0～1000Hz；精度：0.001Hz |
| 諧波次數 | 2～20次；相位：0～360°；精度：0.1° |
| 相電壓輸出幅值 | 0～±150V；精度：0.5% |
| 線電壓輸出幅值 | 0～±300V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
| 開關量輸入端子 | 8對 |
| 空接點 | 1～20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 0～6VDC為低電平；15～250VDC為高電平 |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
| 范圍 | 1ms～9999s |
| 測量精度 | 1ms |
| 體積 | 455×530×220mm3 |
| 重量 | 約30kg |
| AC | 220V±10% ; 50Hz ; 15A |
