所屬分類：電纜、線路測試儀器
產品時間：2022-04-25
簡要描述：現場測試各種高壓輸電線路工頻參數的高精度測試儀器 參考標準：DL/T 741-2010 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 儀器內部采用獨特的專利技術抗感應電壓電路 抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源 儀器所有測量過程僅僅只需接入市電220V電壓即可 注：關于產品購買、技術維護等服務，歡迎致電!

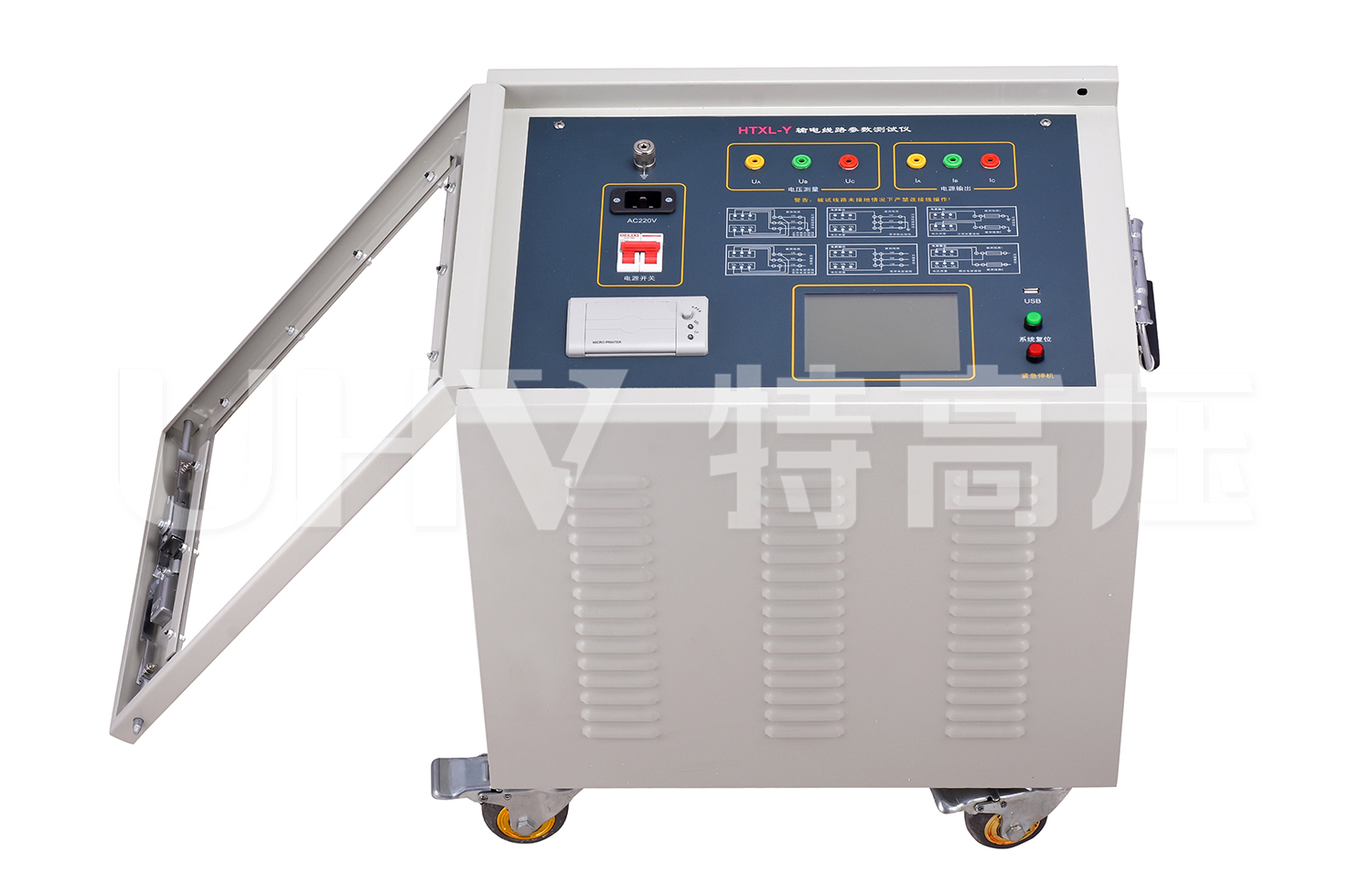

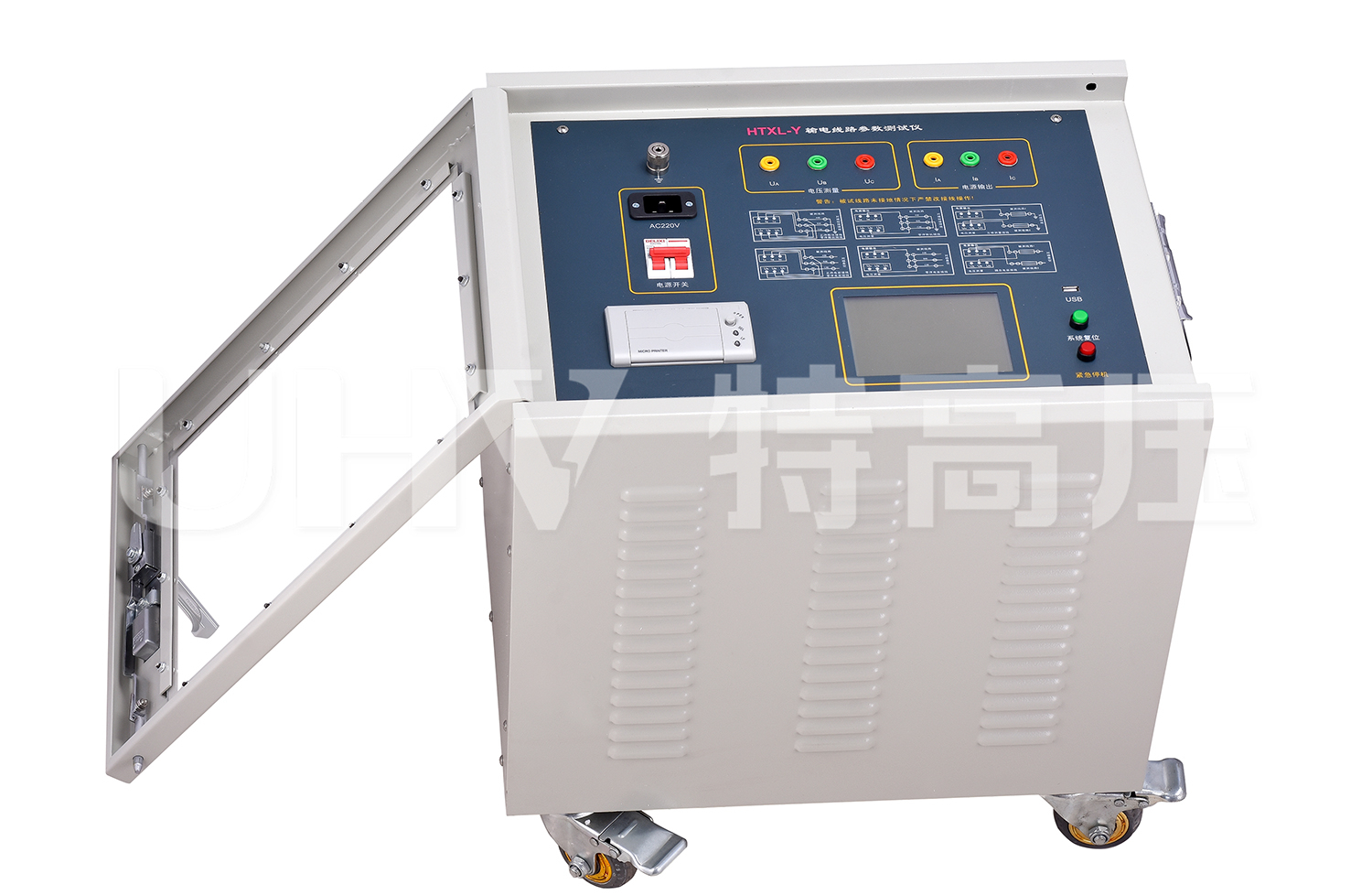

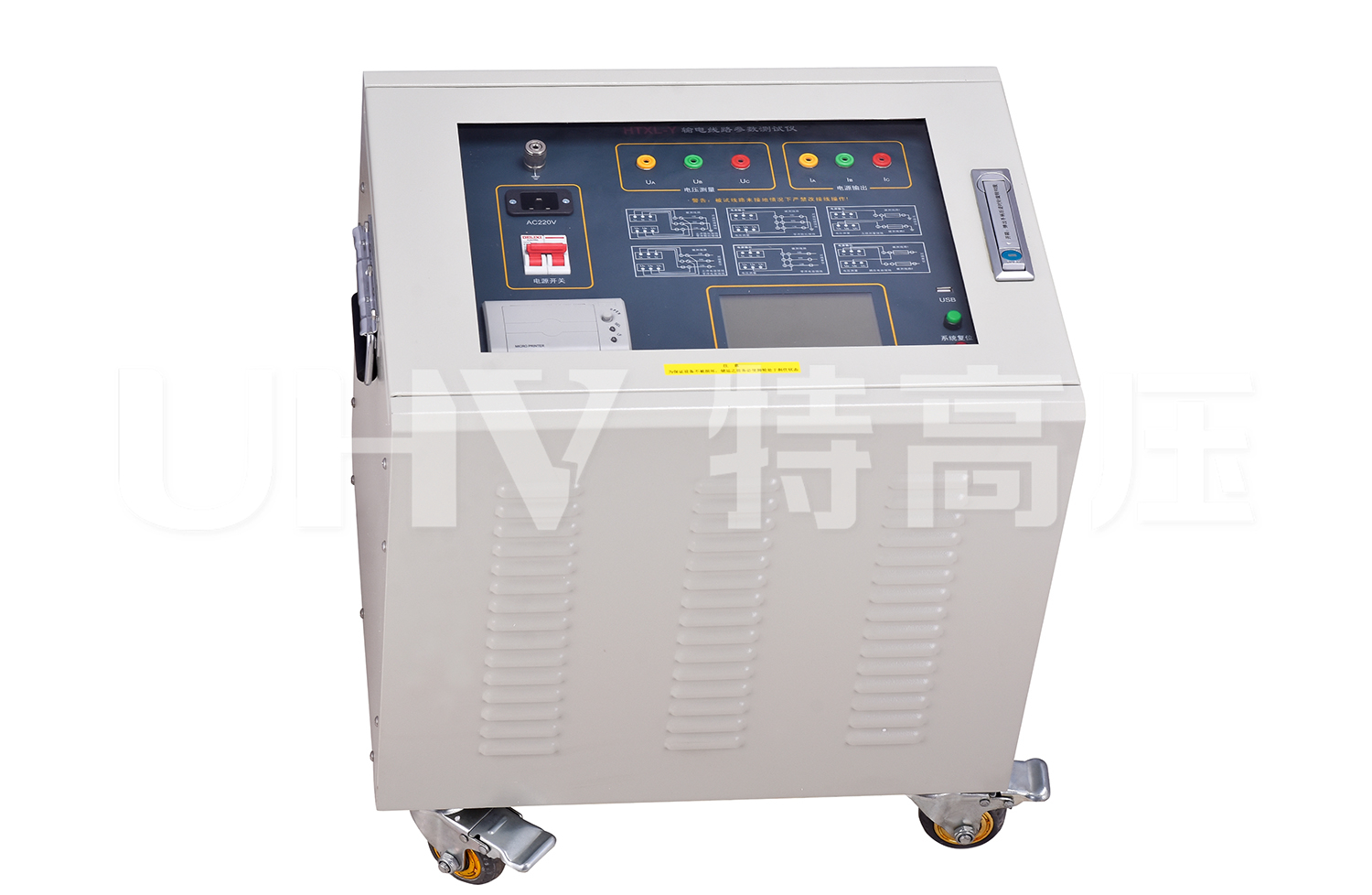

異頻線路參數測試儀是現場測試各種高壓輸電線路(架空、電纜、架空電纜混合)工頻參數的高精度測試儀器。儀器為一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。頻率可變?yōu)?5H和55Hz，采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。同時適用于全部停電后用發電機供電檢測的場合。
隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性，針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。
產品別稱：輸電線路異頻參數測試系統、線路參數測試儀
| 使用條件 | -20℃ ～ 50℃ | RH ＜ 80% |
| 抗干擾原理 | 變頻法 | |
| 電源 | AC220V ± 10% | 發電機 ≧ 3kW |
| 電源輸出 | 最大輸出電壓 | AC250V |
| 電壓精度 | 0.5% | |
| 電流精度 | 0.5% | |
| 最大輸出電流 | 8A | |
| 輸出頻率 | 45Hz、55Hz | |
| 測量范圍 | 電容 | 0.01 ～ 30μF |
| 阻抗 | 0.01 ～ 400Ω | |
| 阻抗角 | -90° ～ +90° | |
| 測量分辨率 | 電容 | 0.0001μF |
| 阻抗 | 0.0001Ω | |
| 阻抗角 | 0.0001° | |
| 測量準確度 | 電容 | ≥ 1μF時，±1%讀數±0.01μF |
| ＜ 1μF時，±2%讀數±0.01μF | ||
| 電阻 | ≥ 1Ω時，±1%讀數±0.01Ω | |
| ＜1Ω時，±2%讀數±0.01Ω | ||
| 阻抗角 | ± 0.2°(電壓＞1.0V） | |
| ± 0.3°(電壓：0.2V ～ 1.0V) | ||
| 抗干擾電流 | 30A | |
| 抗感應電壓 | 10kV | |
| 外型尺寸 | 550（L）×430（W）×530（H） | |
| 存儲器大小 | 200組支持U盤數據存儲 | |
| 重量 | 60kg | |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
