所屬分類：高壓絕緣耐壓設備
產品時間：2022-04-25
簡要描述：適用于絕緣等值電容較大的電氣設備耐壓試驗項目 參考標準：DL/T 849.4-2004 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 采用了高低壓閉環負反饋控制電路，輸出無容升效應 控制器和高壓發生器低壓連接，光電控制，使用安全可靠 接線簡單，傻瓜式操作 注： 關于產品購買、技術維護等服務，歡迎致電!
電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一，耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術，其中 0.1Hz 超低頻技術是最新技術，是當前國際電工委員會推薦的技術。根據我國電力系統實際情況，國家發改委已制定了《35kV 及以下交聯聚乙烯絕緣電力電纜超低頻（0.1Hz）耐壓試驗方法》行業標準，2004 年頒布了電力行業標準《超低頻高壓發生器通用技術條件 DL/T 849.4－2004》，我國正在推廣這一最新的試驗方法。
在對大中型發電機、電動機、電力電纜等試品進行工頻耐壓試驗時，由于它們的絕緣層呈現較大的電容量，所以需要很大容量的試驗變壓器或諧振變壓器。這樣一些巨大的設備，不但笨重，造價高，而且使用十分不便。為了解決這一矛盾，國際上普遍采用了降低試驗頻率，從而降低了試驗電源容量的方法，超低頻絕緣耐壓試驗實際上是工頻耐壓試驗的一種替代方法。從國內外多年的理論和實踐證明，用0.1Hz 超低頻耐壓試驗替代工頻耐壓試驗，不但能有同樣的等效性，而且設備的體積大為縮小，重量大為減輕，理論上容量約為工頻的五百分之一，且操作簡單，這就是為什么發達國家普遍采用這一方法的主要原因。
我公司新一代系列超低頻高壓發生器是采用最新技術自主研發的核心產品，采用 7 寸觸模屏、進口高速AD采集電路，以及先進生產工藝。提高了儀器質量穩定性，降低了設備的體積和重量，操作簡單，克服了國內同類產品的諸多缺點，性價比遠遠高于同類進口產品的機械式升壓器使用壽命短、故障率高、體積大的缺點。相較于其他幾種耐壓試驗設備方式而言，0.1Hz超低頻具有諸多優點。
產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置
產品參數
| 輸出頻率 | 0.1Hz、0.05Hz、0.02Hz |
| 帶載能力 | 參見下表 |
| 測量精度 | 3% |
| 電壓正，負峰值誤差 | ≤3％ |
| 電壓波形失真度 | ≤5％ |
| 使用條件 | 溫度：-10℃～+40℃ |
| 濕度：≤85％RH | |
| 語言種類 | 中英文顯示，其它語言可定制 |
| 工作電源 | 頻率50Hz，電壓220V±5%。若使用便攜式發電機供電，發電機要求：頻率50Hz，電壓220V±5%，發電機功率應參照下表， 并且在發電機的輸出端并聯一只功率不小于800W的阻性負載（如電爐），以便穩定發電機的運轉速度。否則儀器將不能正常 工作。 |
| 0.1Hz耐壓設備類型 | 高壓控制方式 | 高壓波形 | 節能 | 噪音 | 機械壽命 | 電壽命 |
| 機械式 | 高壓機械開關切換極性 | 方波 | 不節能：將多余的能量用大功率電阻消耗 | 高 | 短 | 短 |
| 電子式 | 高壓電子開關切換極性 | 正弦波 | 節能：將多余的電能回饋電網 | 輕微 | 無 | 長 |
| 比較內容 | 工頻耐壓 | 變頻耐壓 | 0.1Hz耐壓 | 直流耐壓 |
| 等效性 | 好 | 好 | 好 | 一般 |
| 絕緣破壞性 | 小 | 小 | 小 | 較大 |
| 操作安全性 | 較低 | 較低 | 高 | 較低 |
| 試驗接線 | 復雜 | 復雜 | 簡單 | 簡單 |
| 設備體積 | 最大 | 較大 | 小 | 小 |
| 型號 | 額定電壓 | 帶載能力 | 電源保險管 | 發電機功率 | 產品結構、重量 |
| VLF-30kV | 30kV（峰值） | 0.1Hz，≤1.1μF | 10A | ＞3kW | 控制器：4kg，升壓器：25kg |
| 0.05Hz，≤2.2μF | |||||
| 0.02Hz，≤5.5μF | |||||
| VLF-40kV | 40kV（峰值） | 0.1Hz，≤0.8μF | 15A | ＞4kW | 控制器：4kg，升壓器：25kg |
| 0.05Hz，≤1.6μF | |||||
| 0.02Hz，≤4μF | |||||
| VLF-50kV | 50kV（峰值） | 0.1Hz，≤0.7μF | 20A | ＞5kW | 控制器：4kg，升壓器：35kg |
| 0.05Hz，≤1.4μF | |||||
| 0.02Hz，≤3.5μF | |||||
| VLF-60kV | 60kV（峰值） | 0.1Hz，≤0.6μF | 25A | ＞6kW | 控制器：4kg，升壓器：45kg |
| 0.05Hz，≤1.2μF | |||||
| 0.02Hz，≤3μF | |||||
| VLF-80kV | 80kV（峰值） | 0.1Hz，≤0.5μF | 30A | ＞8kW | 控制器：4kg，升壓器：50kg |
| 0.05Hz，≤1.0μF | |||||
| 0.02Hz，≤2.5μF | |||||
| VLF-90kV | 90kV（峰值） | 0.1Hz，≤0.4μF | 30A | ＞9kW | 控制器：4kg，升壓器：55kg |
| 0.05Hz，≤.0.8μF | |||||
| 0.02Hz，≤2.0μF |
注：
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
產品特征
1、智能化程度高：采用數字變頻技術，微電腦控制，升壓、降壓、測量等測試過程全自動化。
2、操作方便：接線簡單，7寸大液晶觸摸屏，操作便捷，人機交互友好。
3、保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms），儀器安全可靠。
4、安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
5、采用了高低壓閉環負反饋控制電路，輸出無容升效應。
6、采樣精準：高壓電流、電壓數據均直接通過高壓側采樣獲得，所以數據真實、準確。
7、配置齊全：7寸電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
8、測試范圍廣：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大。
9、攜帶方便：儀器體積小巧、重量輕便，十分利于戶外作業。
10、多語言顯示： 中英文切換功能，其它語言可定制。
產品視頻
產品圖集

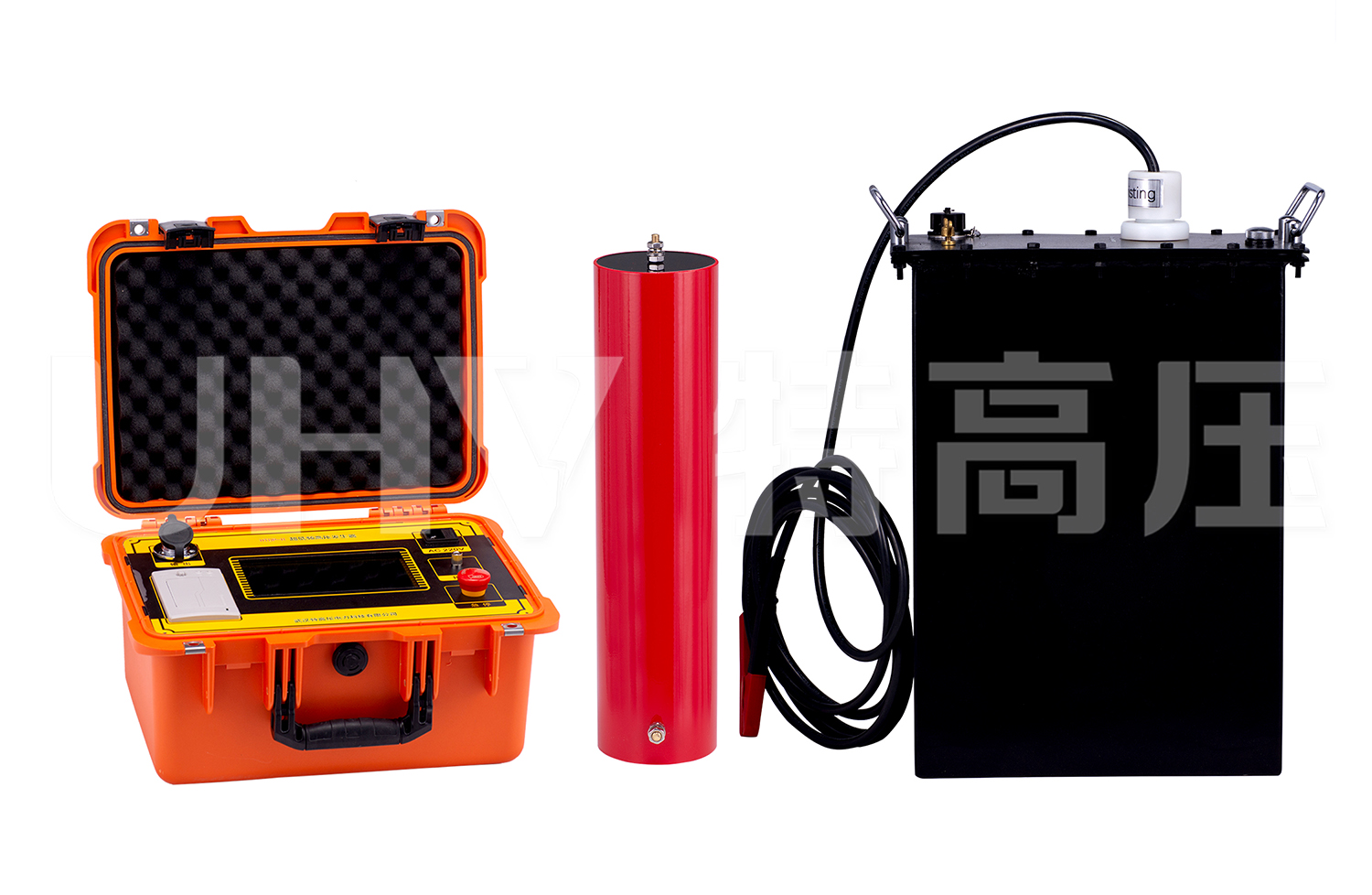

自檢電容器 放電棒 連接電纜 連接電纜 連接電纜 一分三接地線 電源線 保險管 打印紙

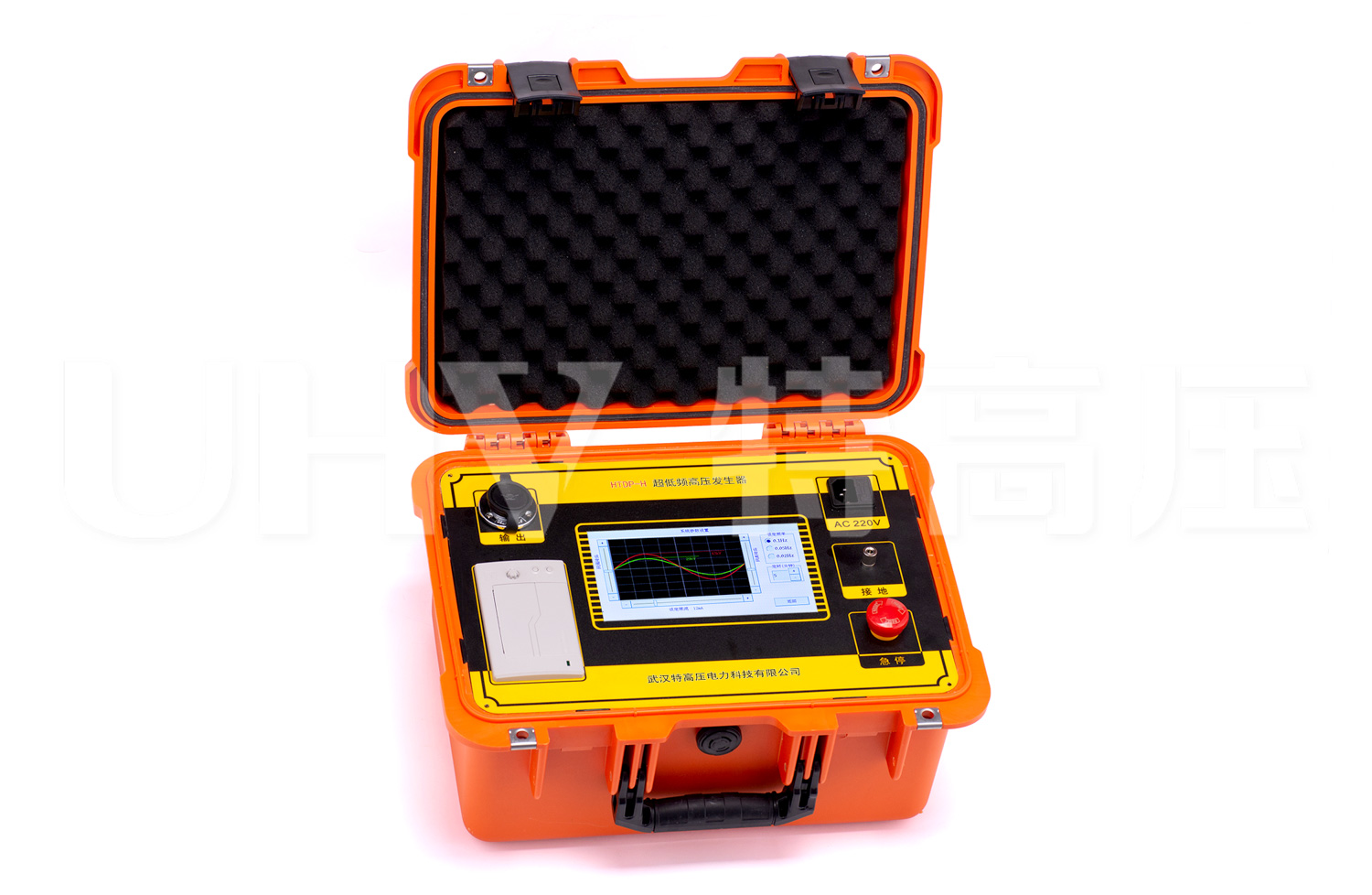

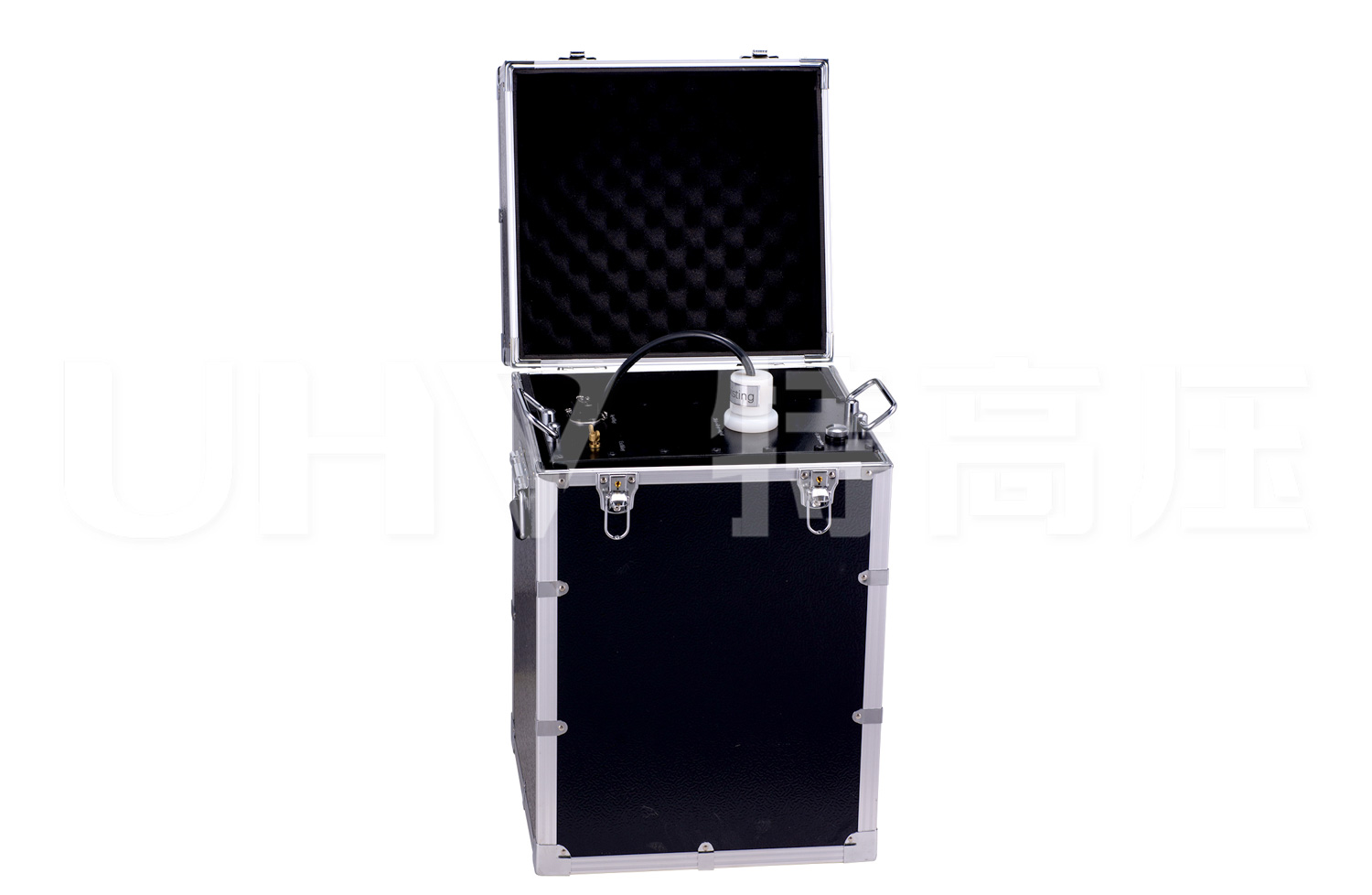

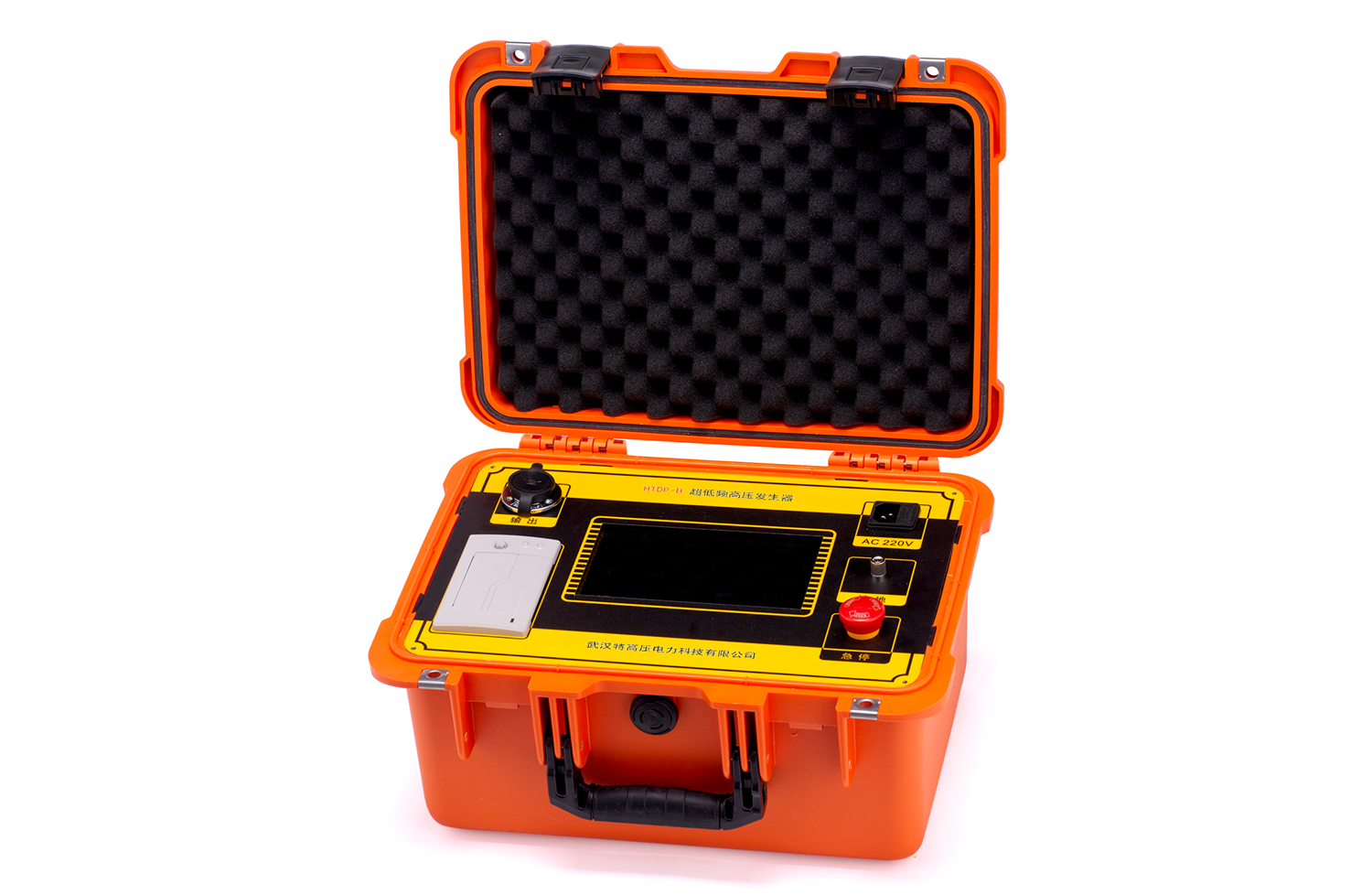

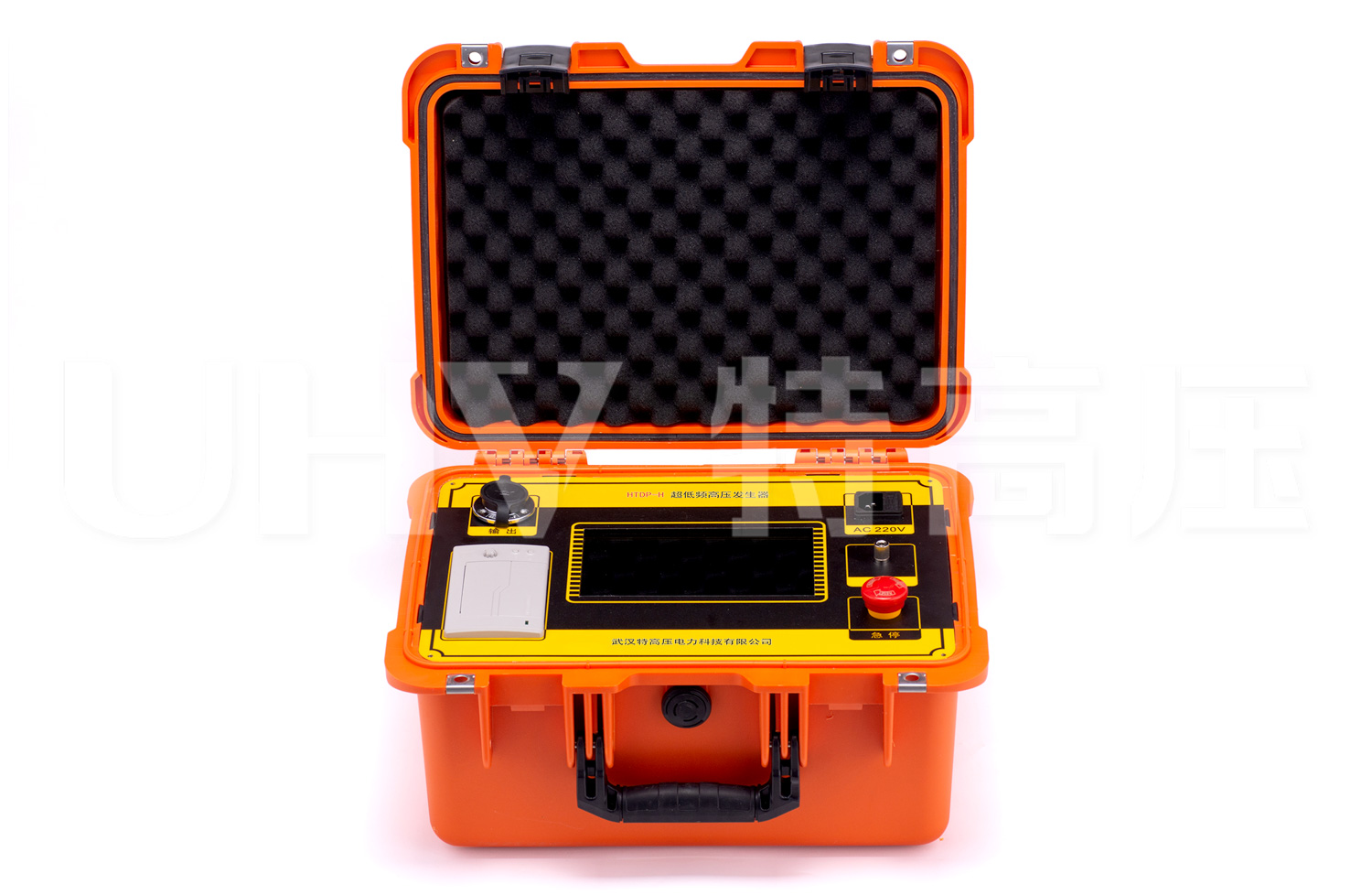

控制箱 控制箱面板 信號輸出 接地柱 打印機 電源接口 急停 操作提示圖 升壓器 升壓器 升壓器 輸入 接地 控制箱外觀
