所屬分類：接地/絕緣電阻測試系列
產品時間：2022-04-25

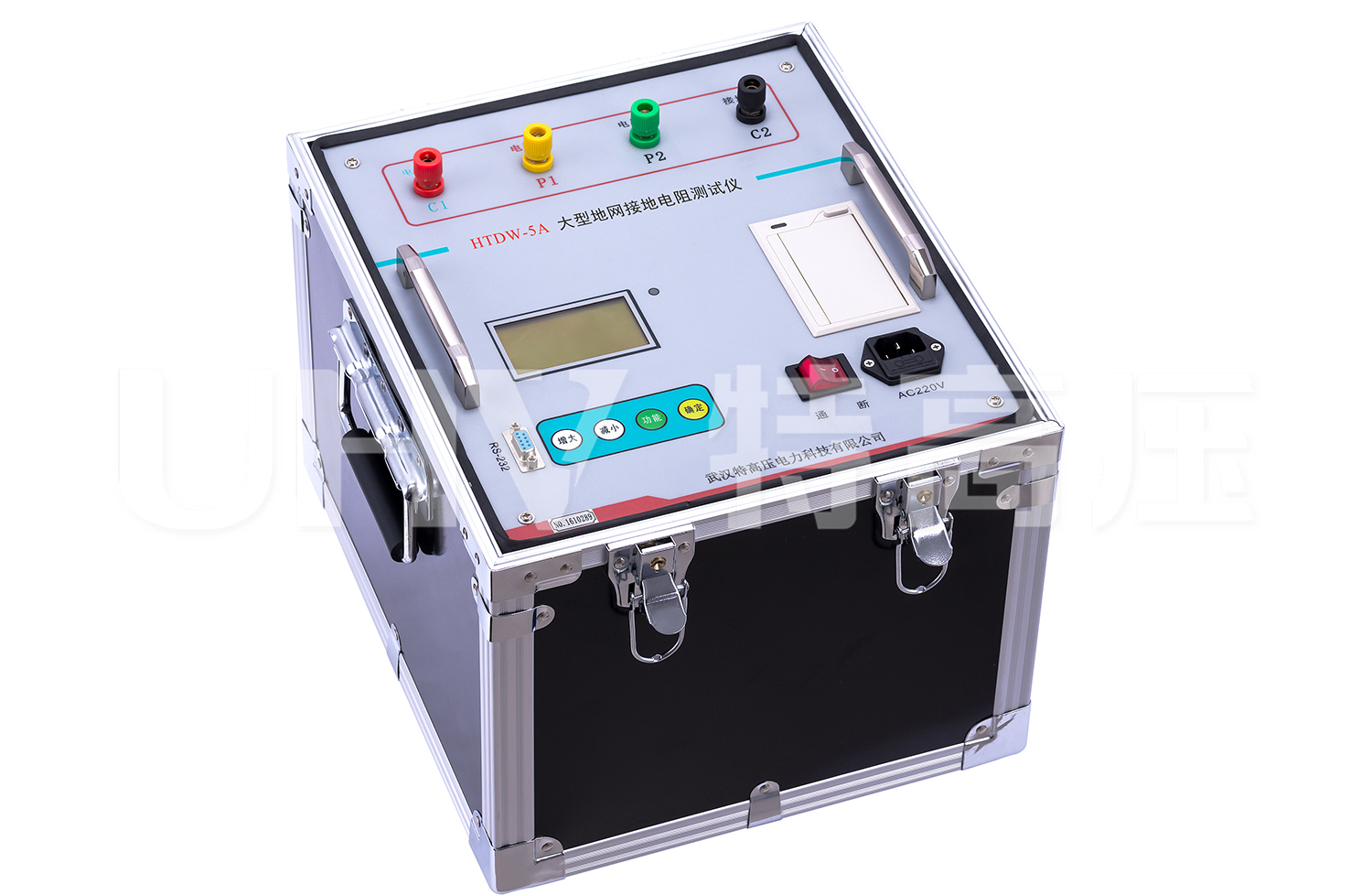

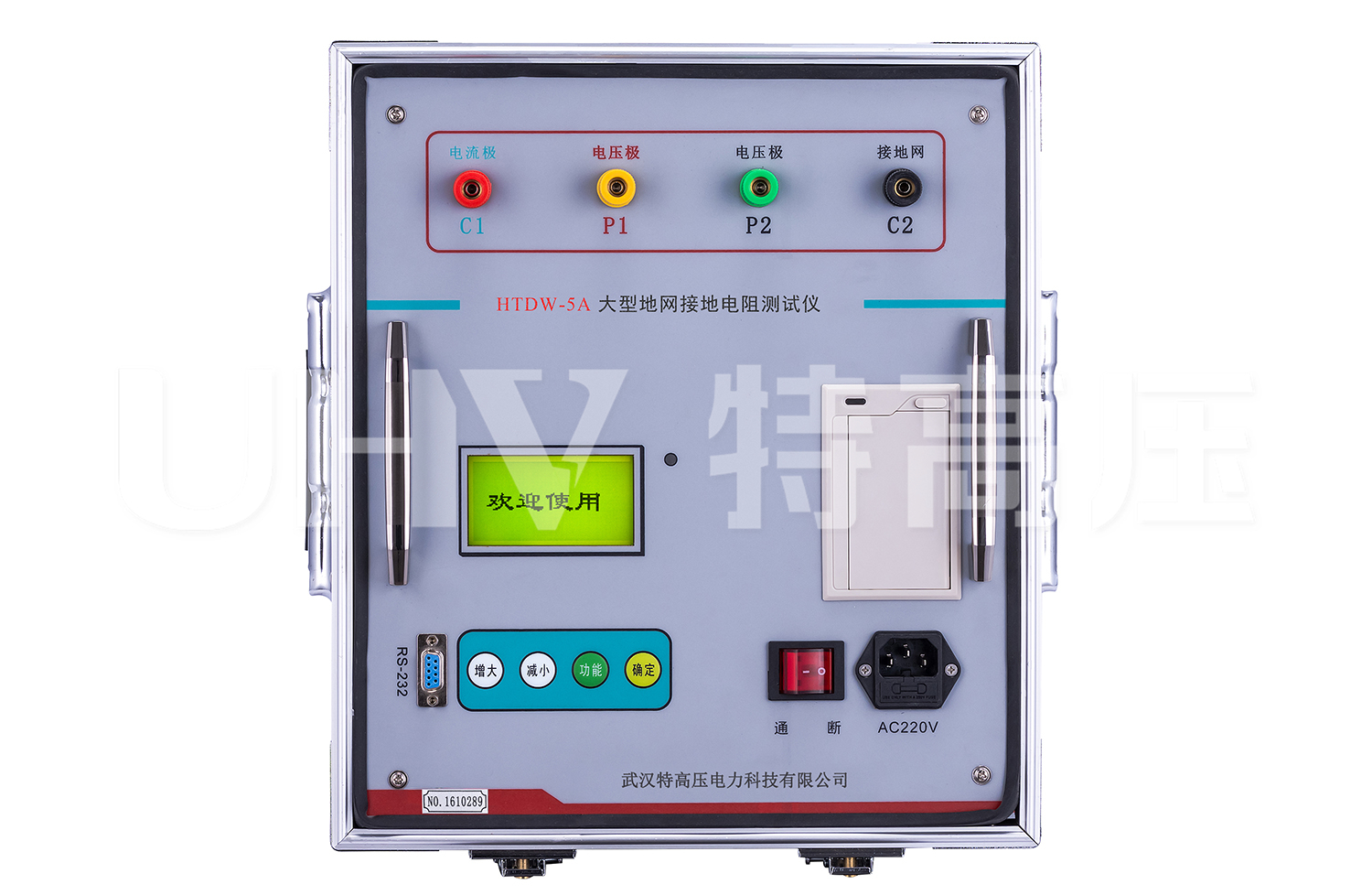

簡要描述：適用于電力部門，變電站等事業單位的電力大型地網接地電阻的檢測試驗 參考標準：DL/T 845.2-2004，GB/T 17949.1-2000 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 采用異頻法測量及現代軟硬件濾波技術 采用微機處理控制和信號處理 誤差僅0.005Ω，可用來測量接地阻抗很小的大地網 注：關于產品購買、技術維護等服務，歡迎致電!
目前在電力系統中，大型地網接地電阻測試儀目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30A。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
大型地網接地電阻測試儀，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
大型地網接地電阻測試儀適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓（需選配選頻表）、等工頻特性參數以及土壤電阻率?？蓽y(cè)變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型。
大型地網接地電阻測試儀采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
產品別稱：地網接地電阻測試儀、大地網接地電阻測試儀、大型地網接地電阻測試儀
| 測量范圍 | 0～200Ω(含電流樁阻抗) |
| 分 辨 率 | 0.001Ω |
| 測量誤差 | ±(讀數×1%+0.005Ω) |
| 最大輸出電壓 | AC 400V (45Hz、55Hz，雙頻，正弦波) |
| 最大輸出電流 | AC 5A (負載為5Ω～80Ω輸出5A，小于5Ω輸出2A) |
| 電流輸出檔位 | 5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一檔，共9檔 |
| 抗干擾能力 | 抗工頻50Hz電壓10V |
| 測量線要求 | 電流線銅芯截面積≥1.5mm2 |
| 電壓線銅芯截面積≥1.0mm2 | |
| 供電電源 | AC220V±10%，50Hz |
| 外形尺寸 | 295×340×310mm3 |
| 儀器重量 | 28kg |
| 測量范圍 | 0~1000Ω · m（歐姆 · 米） |
| 測量精度 | ±2% |
| 分辨率 | 0.01Ω · m |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
