所屬分類：變壓器測試儀器
產品時間：2022-04-25
簡要描述：發電廠、變電站等現場全自動測量各種高壓電力設備介損正切值及電容量的高精度儀器 參考標準：DL/T 962-2005，DL/T 474.3-2018 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 采用了變頻技術、消除強電場干擾、保證準確測量 正、反接線方法測量不接地或直接地的高壓電器設備 輸出0.5kV～10kV不同等級的高壓 注：關于產品購買、技術維護等服務，歡迎致電!
介損絕緣試驗可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等，在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。
本儀器采用變頻電源技術，利用單片機和電子技術進行自動頻率變換、模/數轉換和數據運算，達到抗干擾能力強、測試速度快、精度高、操作簡便的功能。
變頻電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10kV的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。
產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
| 準確度 | Cx：±(讀數×1%+1pF) |
| tgδ：±(讀數×1%+0.00040) | |
| 抗干擾指標 | 變頻抗干擾,在 200%干擾下仍能達到上述準確度 |
| 電容量范圍 | 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV |
| 外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
| 分辨率：最高 0.001pF,4位有效數字 | |
| tgδ范圍 | 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別 |
| 試驗電流范圍 | 10μA～5A |
| 內施高壓 | 設定電壓范圍：0.5～10kV |
| 最大輸出電流：200mA | |
| 升降壓方式：連續平滑調節 | |
| 電壓精度：±(1.5%×讀數+10V) | |
| 外施高壓 | 正接線時最大試驗電流1A，工頻或變頻40～70Hz |
| 反接線時最大試驗電流1A/10kV，工頻或變頻40～70Hz | |
| CVT自激發低壓輸出 | 輸出電壓3～50V,輸出電流3～30A |
| 測量時間 | 約40s與測量方式有關 |
| 輸入電源 | 180V～270VAC,50Hz/60Hz±1%,市電或發電機供電 |
| 環境濕度 | -10℃～50℃ |
| 相對濕度 | ＜90% |
| 外形尺寸 | 435×340×340mm2 |

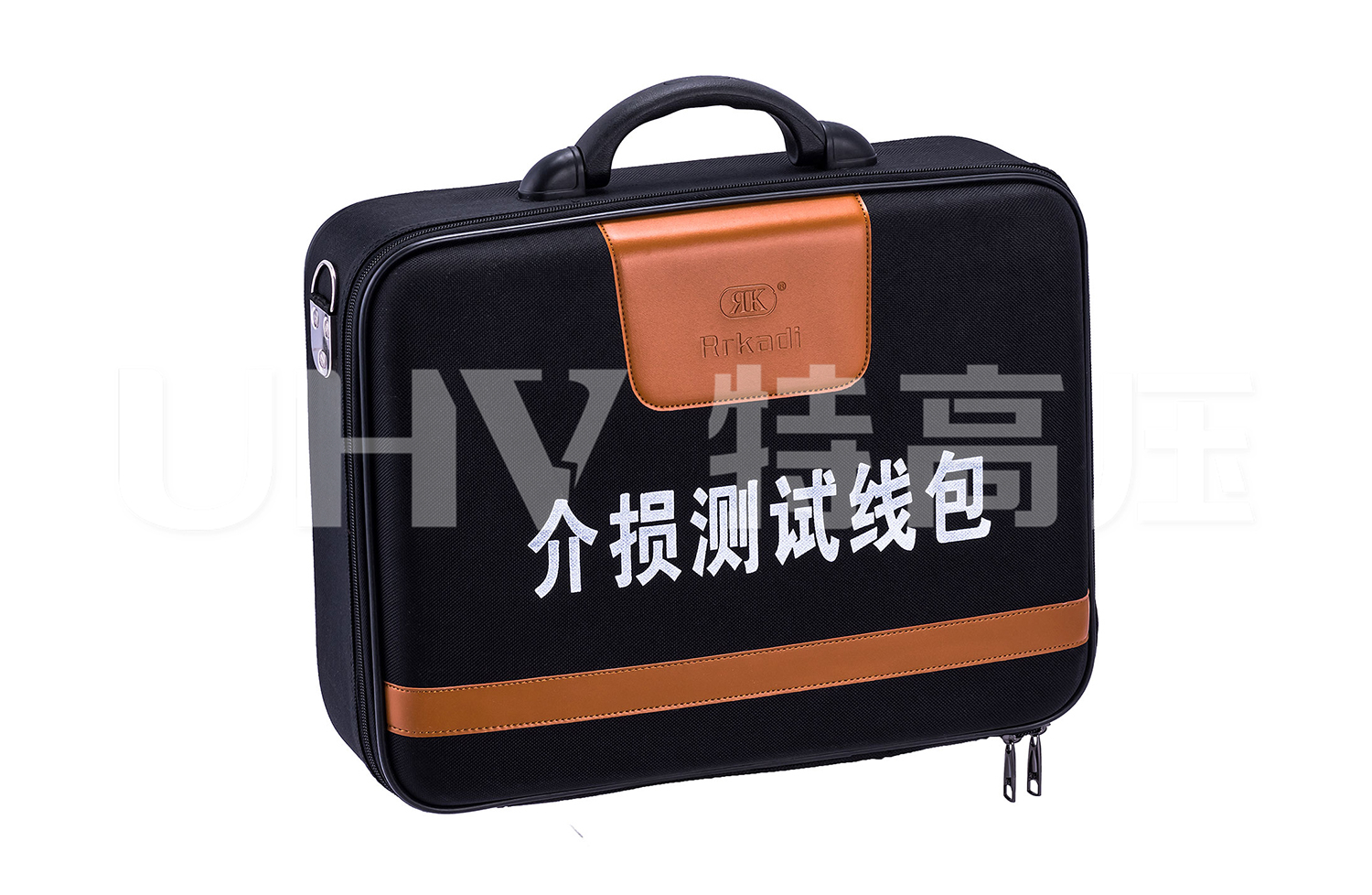

| 重 量 | 31kg（不含線包） |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
1、具備CVT的自激法測試，一次接線，同時測量 C1、C2的電容和tgδ
2、具有反接線低壓屏蔽功能，在CVT母線接地情況下，對C11可進行不拆線10kV反接線介損測量
3、具有外施電壓和外加CN的測量功能
4、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量
5、采用變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據
6、過流保護功能，在試品短路或擊穿時儀器不受損壞
7、內附標準電容和高壓電源，便于現場測試，減少現場接線

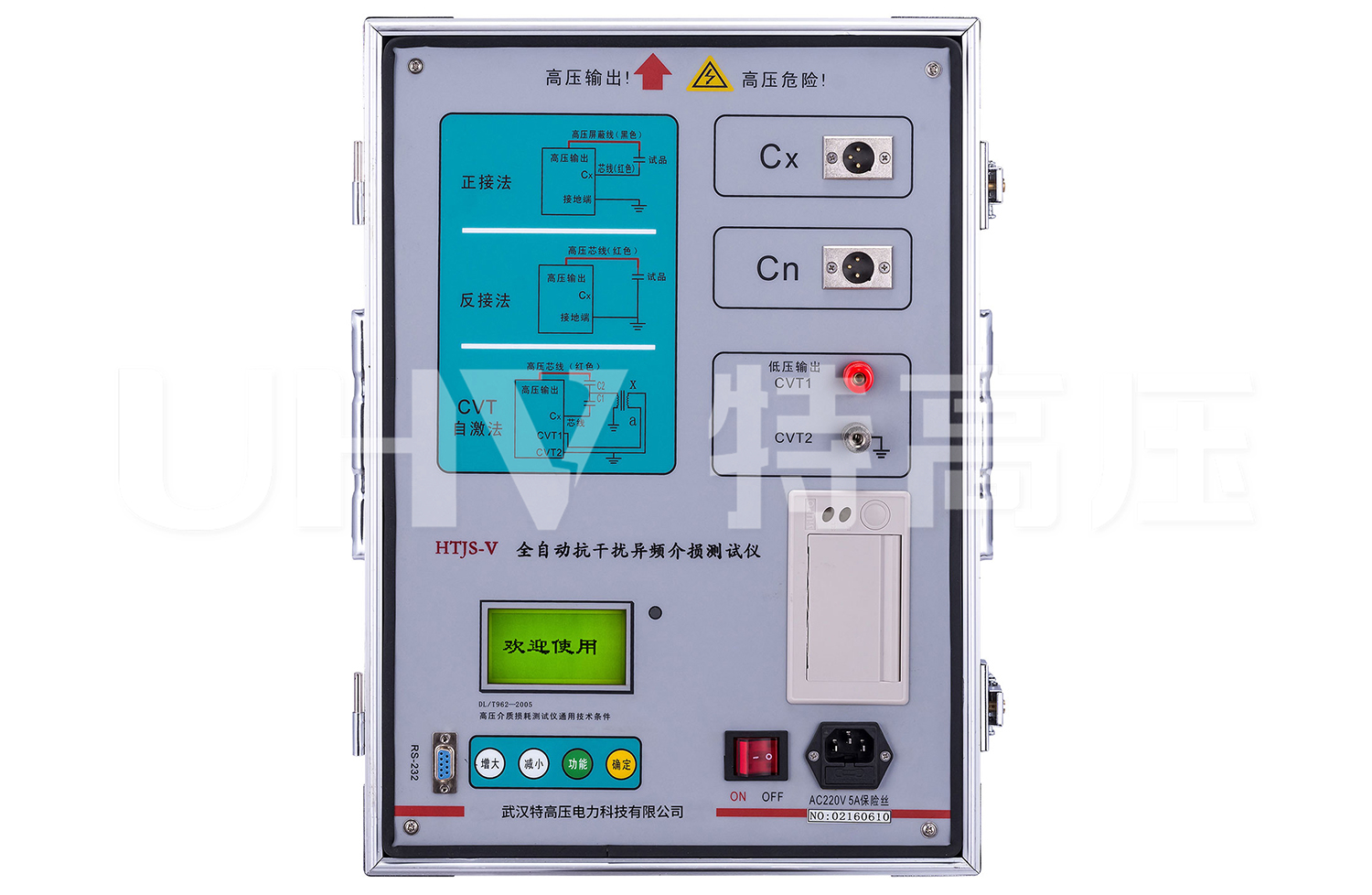

8、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作
