所屬分類：變壓器測試儀器
產品時間：2022-04-25
簡要描述：適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量 參考標準：DL/T 962-2005，DL/T 474.3-2018 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 具有反接線低壓屏蔽功能 一體化機型，內附標準電容和高壓電源，便于現場測試 反接線測試采用ivddv技術，消除了以往反接線數據不穩定的現象 注：關于產品購買、技術維護等服務，歡迎致電!

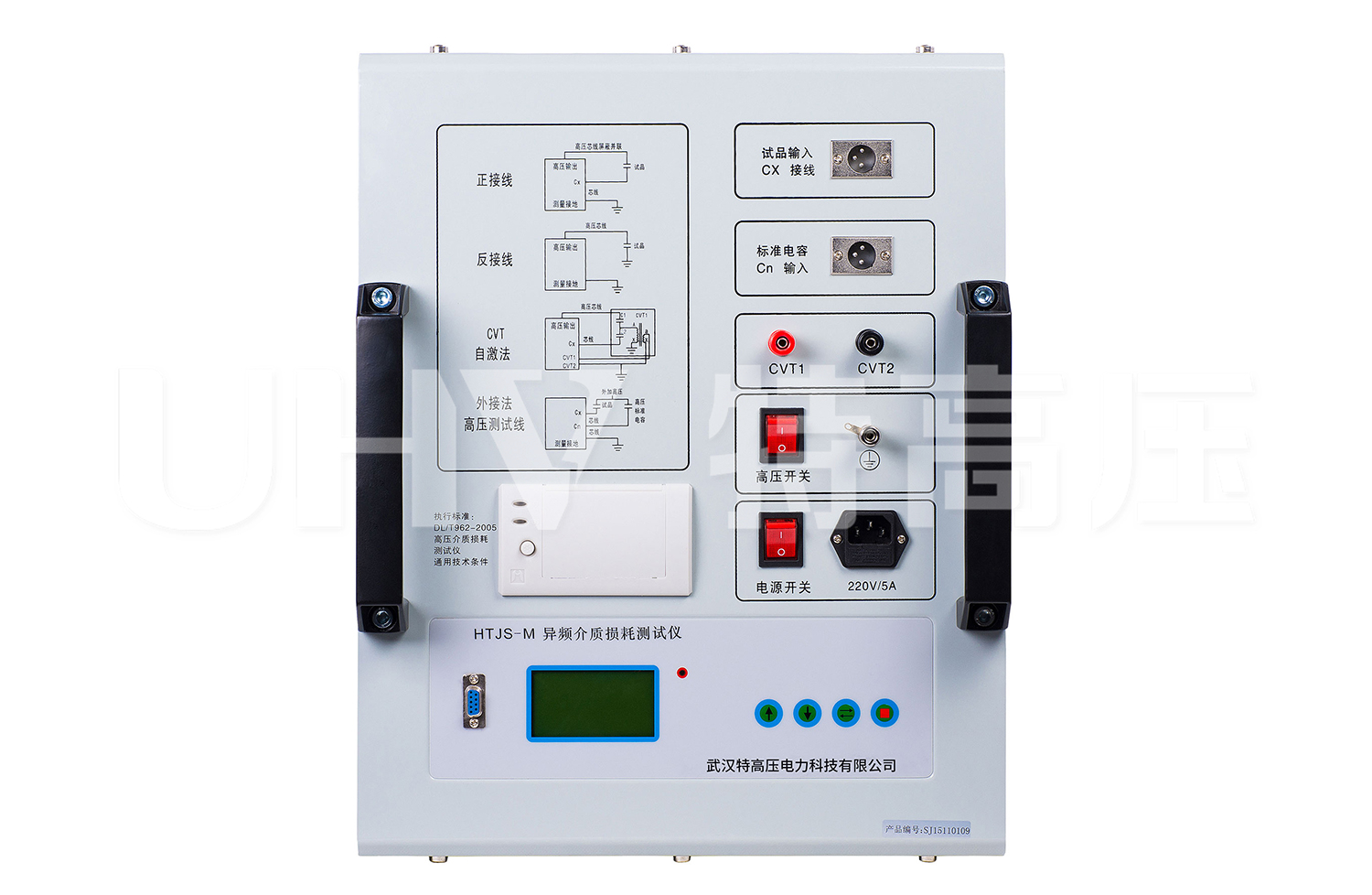

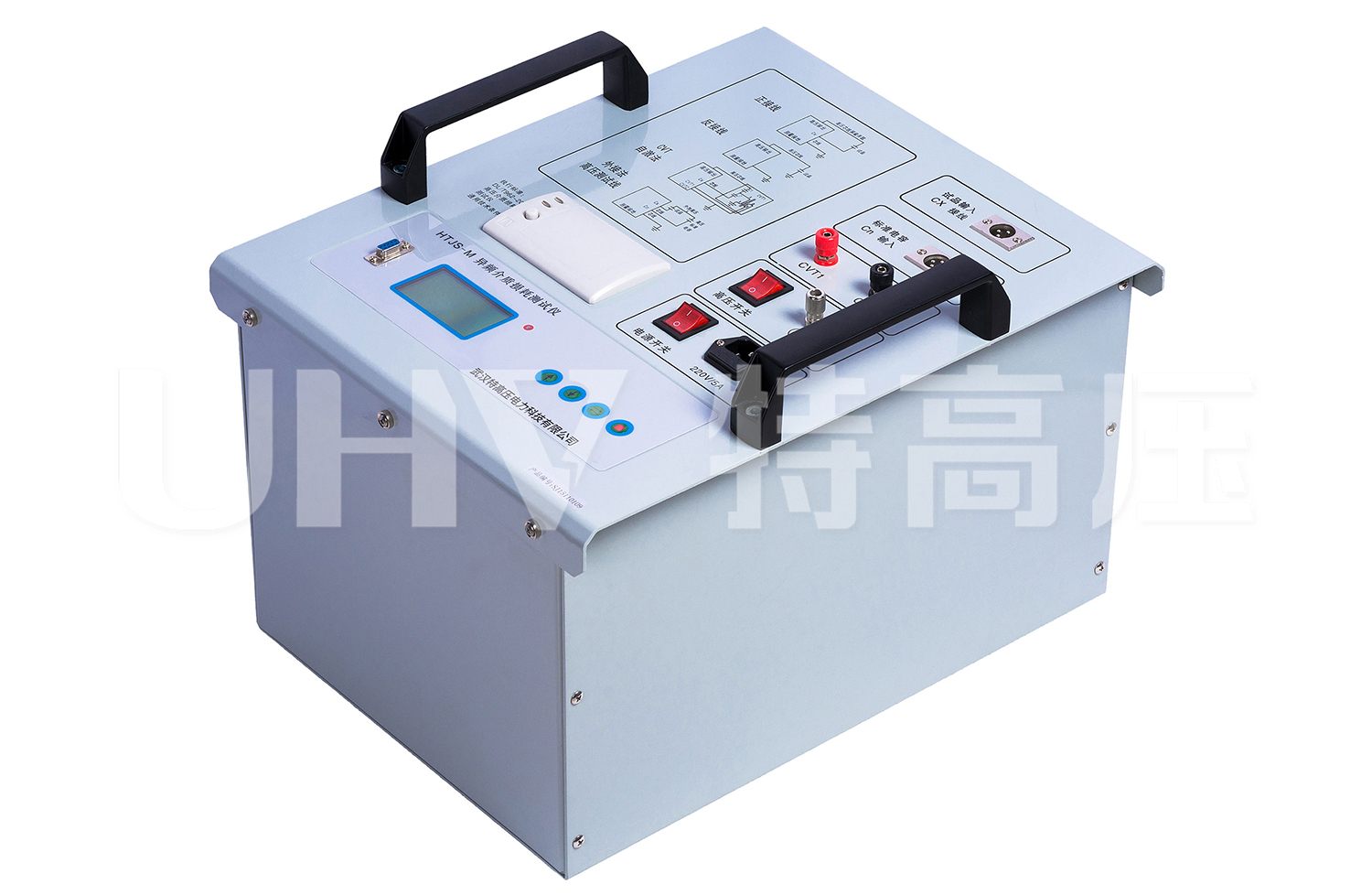

介損測量是絕緣試驗中很基本的方法，可以有效地發現電器設備絕緣的整體受潮劣化變質，以及局部缺陷等。在電工制造、電氣設備安裝、交接和預防性試驗中都廣泛應用。變壓器、互感器、電抗器、電容器以及套管、避雷器等介損的測量是衡量其絕緣性能的很基本方法。HTJS-M變頻介質損耗測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供最高10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。
產品別稱：介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀
| 準確度 | Cx | ±（讀數×1%+1pF） |
| tgδ | ±（讀數×1%+0.00040） | |
| 抗干擾指標 | 變頻抗干擾，在200%干擾下仍能達到上述準確度 | |
| 電容量范圍 | 內施高壓 | 3pF～60000pF/10kV 60pF～1μF/0.5kV |
| 外施高壓 | 3pF～1.5μF/10kV 60pF～30μF/0.5kV | |
| 分辨率 | 最高0.001pF，4位有效數字 | |
| tgδ范圍 | 不限，分辨率0.001%，電容、電感、電阻三種試品自動識別 | |
| 試驗電流范圍 | 10μA～1A | |
| 內施高壓 | 設定電壓范圍 | 0.5～10kV |
| 最大輸出電流 | 200mA | |
| 升降壓方式 | 連續平滑調節 | |
| 試驗頻率：45、50、55、60、65Hz單頻 ; 45/55Hz、55/65Hz、47.5/52.5Hz自動雙變頻 | ||
| 頻率精度 | ±0.01Hz | |
| 外施高壓 | 正接線時最大試驗電流1A，工頻或變頻40-70Hz | |
| 反接線時最大試驗電流10kV/1A，工頻或變頻40-70Hz | ||
| CVT自激法低壓輸出 | 輸出電壓3～50V，輸出電流3～30A | |
| 測量時間 | 約40s，與測量方式有關 | |
| 輸入電源 | 180V～270VAC，50Hz±1%，市電或發電機供電 | |
| 計算機接口 | 標準RS232接口 | |
| 打印機 | 熱敏微型打印機 | |
| 環境溫度 | -10℃～50℃ | |
| 相對濕度 | <90% | |
| 外形尺寸 | 460×360×350mm3 | |
| 儀器重量 | 28kg | |
1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任。
2.了解更多特高壓產品信息請進入 產品中心 。服務熱線：400-8855-448
1、儀器采用復數電流法，測量電容、介質損耗及其它參數。測試結果精度高，便于實現自動化測量。
2、儀器采用了變頻技術來消除現場50Hz工頻干擾，即使在強電磁干擾的環境下也能測得可靠的數據。
3、儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。
4、儀器操作簡便，測量過程由微處理器控制，只要選擇好合適的測量方式，數據的測量就可在微處理器控制下自動完成。
5、一體化機型，內附標準電容和高壓電源，便于現場測試，減少現場接線。
6、儀器測量準確度高，可滿足油介損測量要求，因此只需配備標準油杯，和專用測試線即可實現油介損測量。
7、設CVT測試功能，可實現CVT的自激法測試，無需外置附件，只需一次測量，C1，C2的電容和介損全部測出。
8、反接線測試采用ivddv技術，消除了以往反接線數據不穩定的現象。
9、具有反接線低壓屏蔽功能，在220kV CVT 母線接地情況下，對C11 可進行不拆線10kV 反接線介損測量。
10、具有測量高電壓介損功能，能夠使用高壓變壓器或串聯諧振進行超過10kV電壓的介損試驗。
11、接地保護功能，當儀器不接地線或接地不良時，儀器不進入正常程序，不輸出高壓。過流保護功能，在試品短路或擊穿時儀器不受損壞。
12、觸電保護功能，當儀器操作人員不小心觸電時候，儀器會立即切斷高壓，保障試驗人員的安全。
