所屬分類：電力計量產品
產品時間：2022-04-25

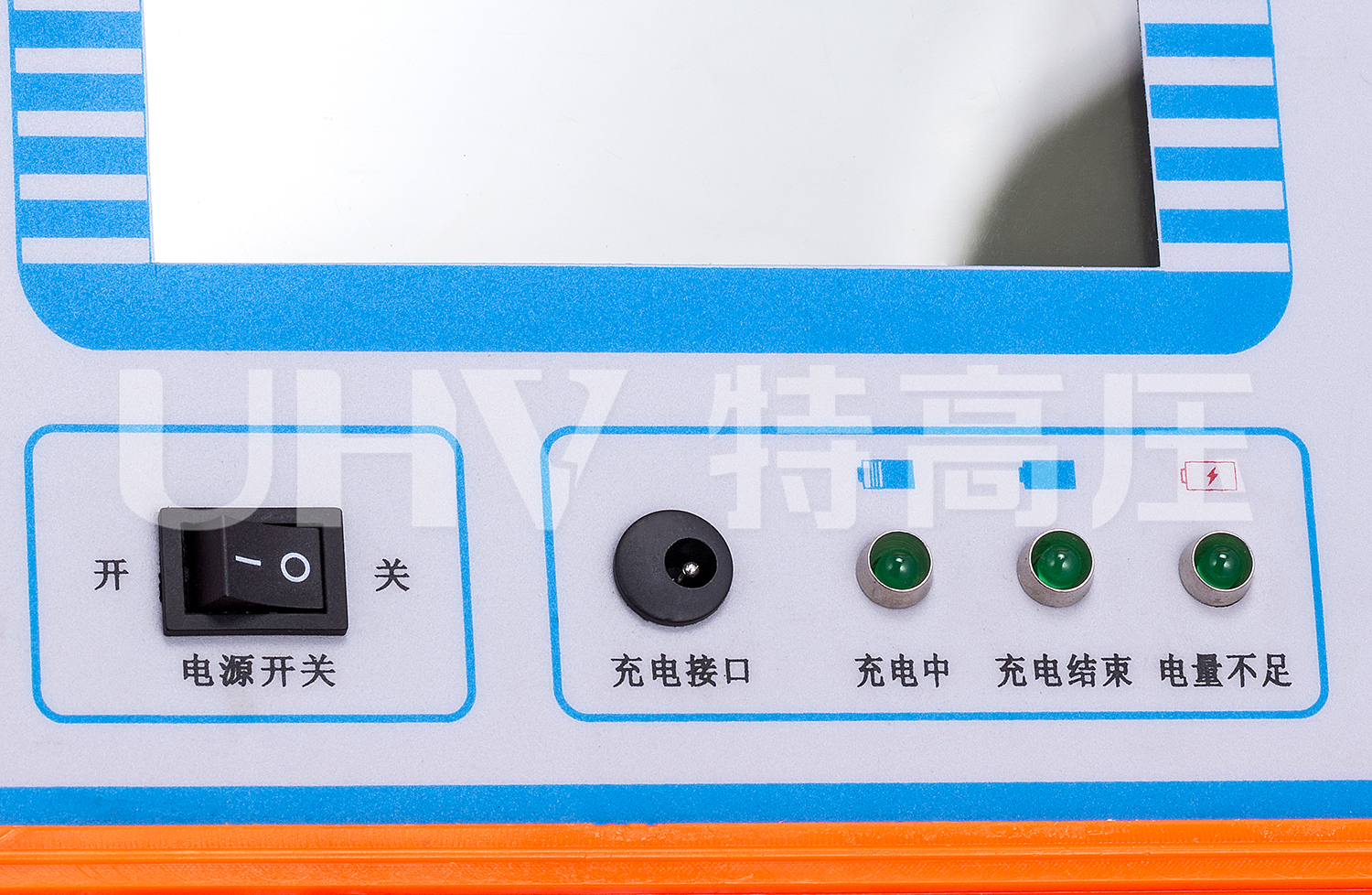

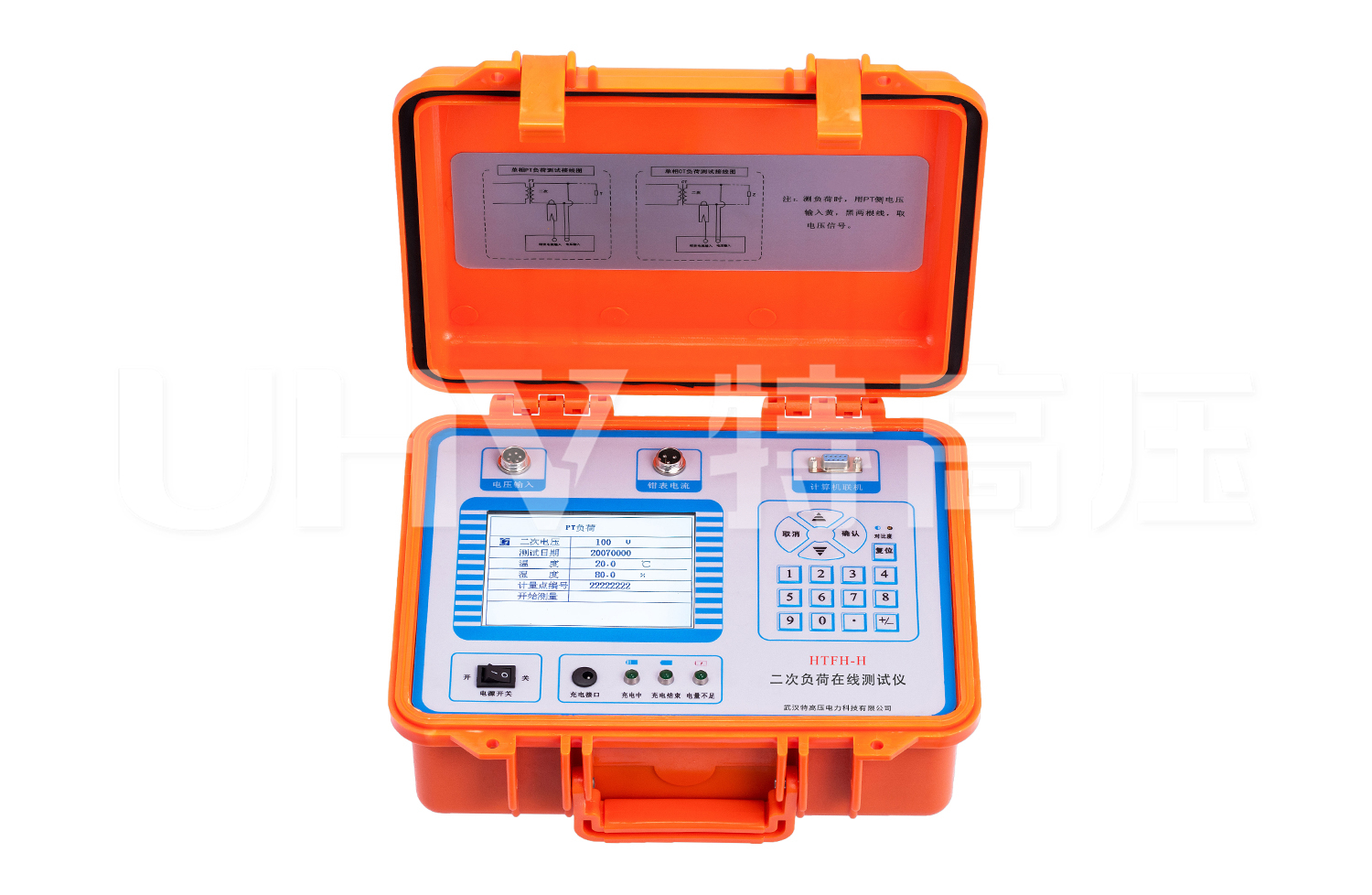

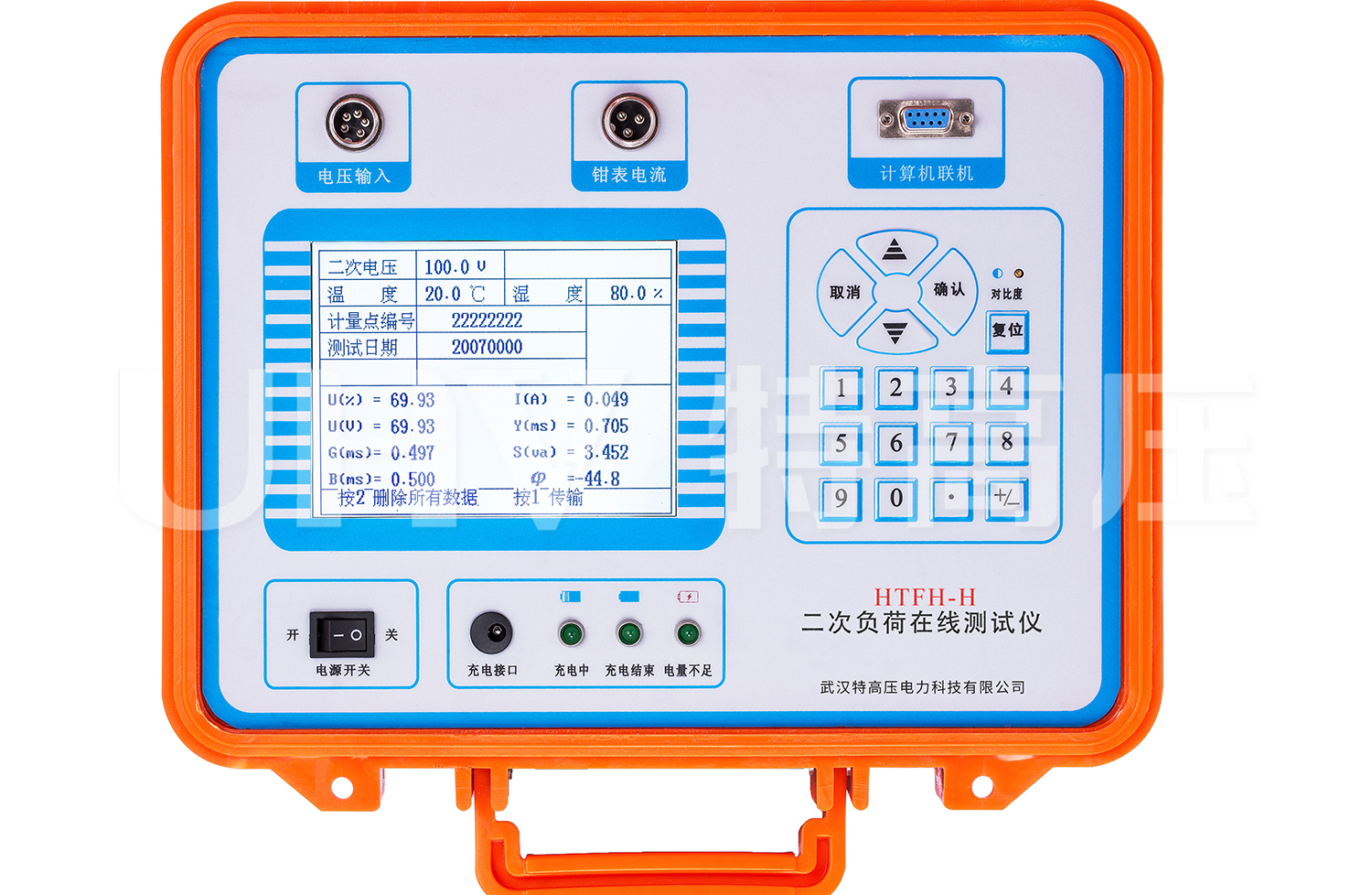

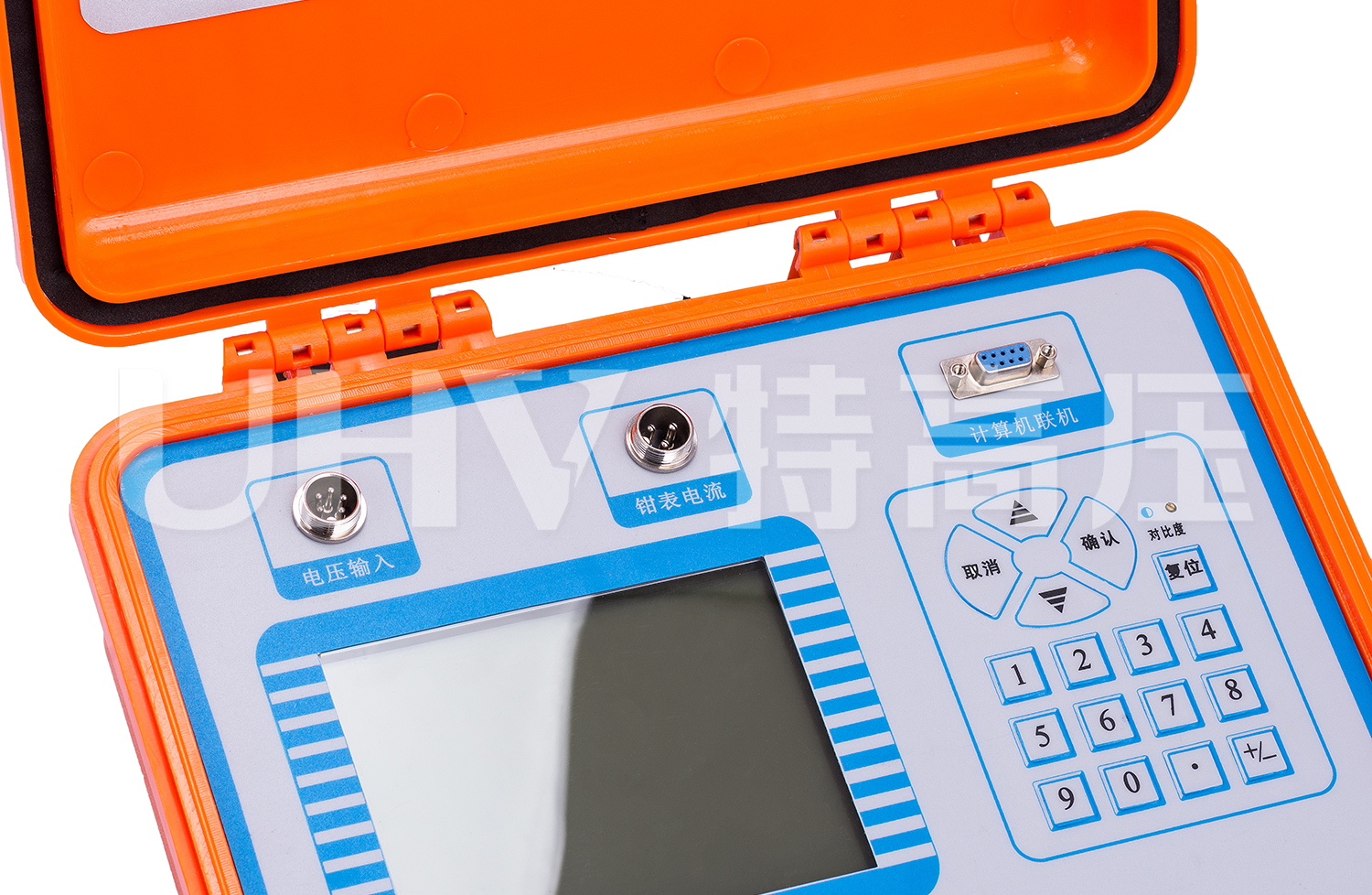

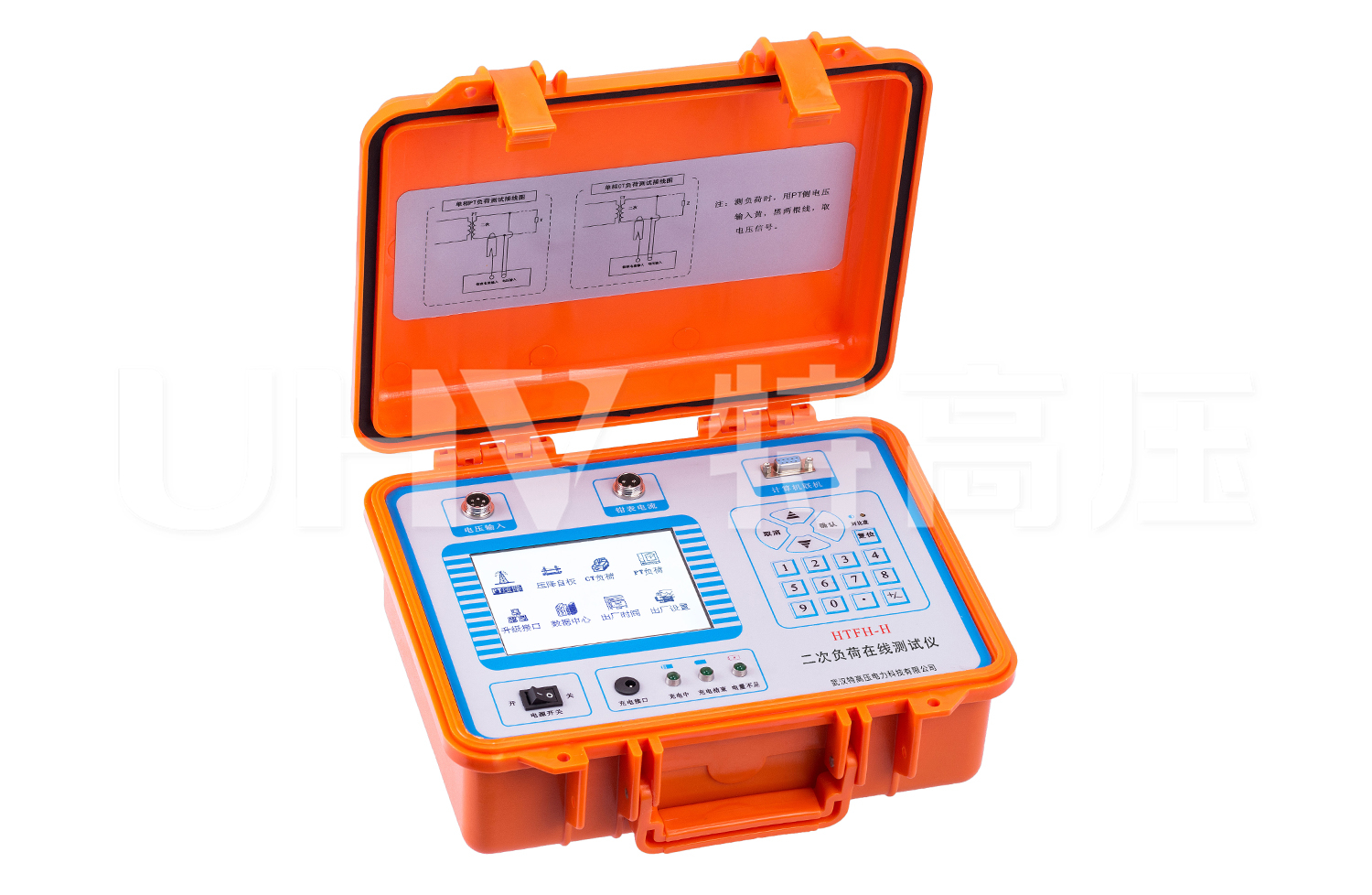

簡要描述：適用于PT、CT二次負荷測量，電壓、電流、相位、頻率、功率因數等多個電氣量的測量 參考標準：DL/T 448-2016，JJG 169-2010 產品說明書檢定證書標準及規程產品圖集視頻拍攝中 實現三相三線，三相四線、單相全自動測量 量程自動切換功能、結合DSP技術、參數自動計算功能 480組大數據存儲、RS232通訊接口 注：關于產品購買、技術維護等服務，歡迎致電!
電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：
ε=εw＋εTA＋εTV＋εr
式中 εw—電能表誤差%
εTA—電流互感器合成誤差%
εTV—電壓互感器合成誤差%
εr—電壓互感器二次導線壓降引起的計量誤差%
在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。
國家電網公司生產運營部的《電能計量裝置現場檢驗作業指導書》明確規定要對電流互感器和電壓互感器的實際二次負荷進行測量。
電壓互感器二次實際負荷：
電壓互感器在實際運行中，二次所接的測量?jī)x器以及二次電纜間及其與地線間電容組成時總導納。
電流互感器二次實際負荷：
電流互感器在實際運行中，二次所接測量?jī)x器的阻抗、二次電纜和接點電阻的總有效阻抗。
產品別稱：二次負荷測試儀、互感器二次負荷在線測試儀、二次負荷測量?jī)x、互感器二次負荷測量、二次負荷在線測試儀
| 環境條件 | 溫度 | －5℃～40℃ |
| 相對濕度 | <95%(25℃) | |
| 海撥高度 | <2500m | |
| 外界干擾 | 無特強震動、無特強電磁場 | |
| PT二次負荷測試時儀器主要技術指標 | ||
| PT二次負荷測試 | 導納測量范圍 | 0.1ms～50.0ms |
| 導納測量準確度 | 二次電壓(50V－120V) | |
| △X=±(1%×X+1%×Y±2個字) | ||
| △Y=±(1%×X+1%×Y±2個字) | ||
| 2個字——儀器的量化誤差 | ||
| 注意：測量值在0.2mS以下時，測試電壓應保持在50V以上，同時注意鉗表的穿心導線保持居中。此時儀器量化誤差為5個字 | ||
| 電壓表頭 | 0.5% | |
| CT二次負荷測試時儀器主要技術指標 | ||
| 阻抗測量范圍 | 0.1Ω～50.0Ω | |
| 阻抗測量準確度 | △X=±(1%×X+1%×Y±2個字) | |
| △Y=±(1%×X+1%×Y±2個字) | ||
| 2個字——儀器的量化誤差 | ||
| 電流表頭 | 1% | |
| 外形尺寸（主機） | 320*280*120mm3 | |
| 重量（主機） | 4kg | |
| 外形尺寸（線包） | 340*350*180mm3 | |
| 重量（線包） | 2kg | |
