所屬分類：電力計量產品
產品時間：2022-04-25
簡要描述：適用于電壓互感器二次回路壓降引起的誤差的測試參考標準：DL/T 448-2016，JJG 169-2010產品說明書檢定證書標準及規程產品圖集視頻拍攝中實現三相三線，三相四線、單相全自動測量量程自動切換功能、結合DSP技術、參數自動計算功能480組大數據存儲、RS232通訊接口注：關于產品購買、技術維護等服務，歡迎致電!
電能計量裝置存在的誤差為電能計量綜合誤差，是由電能表的誤差、電壓互感器的合成誤差、電流互感器的合成誤差和電壓互感器二次導線壓降引起的計量誤差所組成，可以用以下式子表示：
ε=εw＋εTA＋εTV＋εr
式中 εw—電能表誤差%
εTA—電流互感器合成誤差%
εTV—電壓互感器合成誤差%
εr—電壓互感器二次導線壓降引起的計量誤差%
在電廠及變電站電能計量回路中，室外的電壓互感器離裝設于控制室配電盤上的電能表有較遠的距離，一般在200～400 m左右，整個回路有接線端子排、開關、熔斷器及導線，必然存在著接觸電阻、導線電阻及分布參數，從而就存在著一定的回路阻抗，造成電壓互感器與電能表間的二次回路上有電壓降。電壓互感器二次回路壓降包括電纜、端子接觸電阻、熔線、中間繼電器接點、空氣小開關等電壓降之總和。電壓互感器二次電壓降引起的誤差，就是指電壓互感器二次端子和負載端子之間電壓的幅值差相對于二次實際電壓的百分?jǐn)?shù)，以及兩個電壓之間的相位差的總稱。
《電能計量裝置技術管理規程》DL／T448－2016的規定，電壓互感器二次回路壓降，對于I類計量裝置，應不大于額定二次電壓的0．2％（注：三相三線電路壓降的允許值為0．2 V；三相四線電路壓降允許值為0.2/V）;其它計量裝置，應不大于額定二次電壓的0．5％（注：三相三線電路壓降的允許值為0．5 V；三相四線電路壓降允許值為0．5／V）。對運行中的電壓互感器二次回路壓降需進行周期測試，以便算出由此引起的電能計量誤差，這對于進行技術改進，減小電能計量綜合誤差，降低計費損失有著重要意義。
電壓互感器二次回路壓降測量方法通常有間接測量法和直接測量法兩種（無線測量屬于間接測量法），由于間接測量法準確度不太高，不能滿足測量要求，一般不采用此種方法，而直接測量法（校驗儀測量法）采用測差原理，準確度高，測量可靠，因此在實際測量中大量采用。
產品別稱：二次壓降測試儀、二次壓降測量?jī)x、PT二次壓降測試儀、PT二次壓降測量?jī)x、全自動二次壓降測試儀、全自動二次壓降測量?jī)x
| 溫度 | －5℃～40℃ |
| 相對濕度 | <95%(25℃) |
| 海撥高度 | <2500m |
| 外界干擾 | 無特強震動、無特強電磁場 |
| 測量范圍 | 比差 | 0.001%～19.99% |
| 角差 | 0.01'～599' | |
| 分辨率 | 比差 | 0.001% |
| 角差 | 0.01' | |
| 儀器基本誤差 | △X=±(1%×X+1%×Y±2個字) | |
| △Y=±(1%×X+1%×Y±2個字) | ||
| 2個字——儀器的量化誤差 | ||
| 電壓表頭準確度 | 0.5% | |
| 工作范圍 | 電壓 | (50～120)V |
| 儀器指示動作值(提示錯誤) | 誤差 | 比差大于20%或角差大于600' |
| 電壓 | 電壓＜2.0V | |

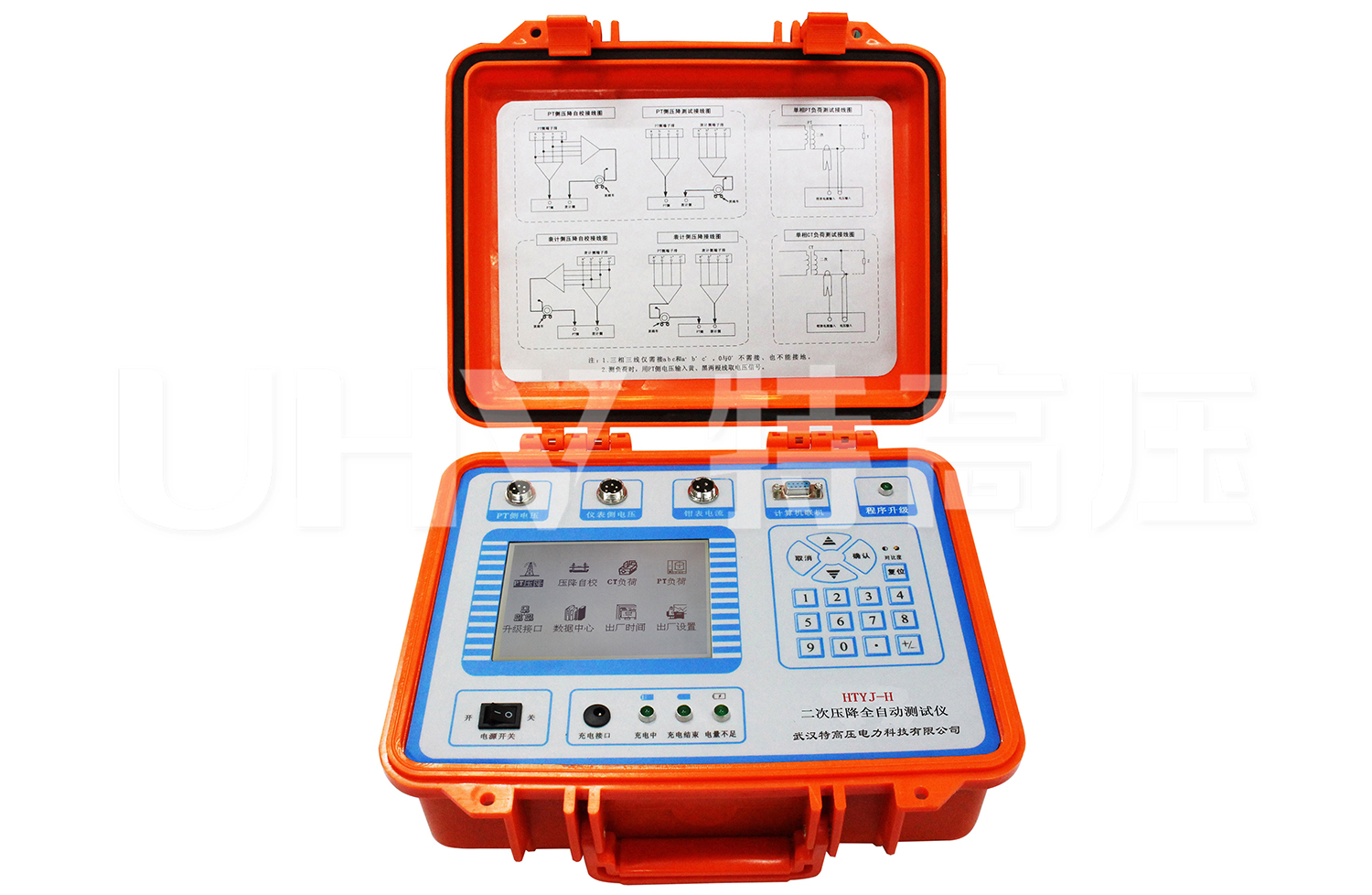

| 外形尺寸（主機） | 320*280*120mm3 | |
| 重量（主機） | 5kg | |

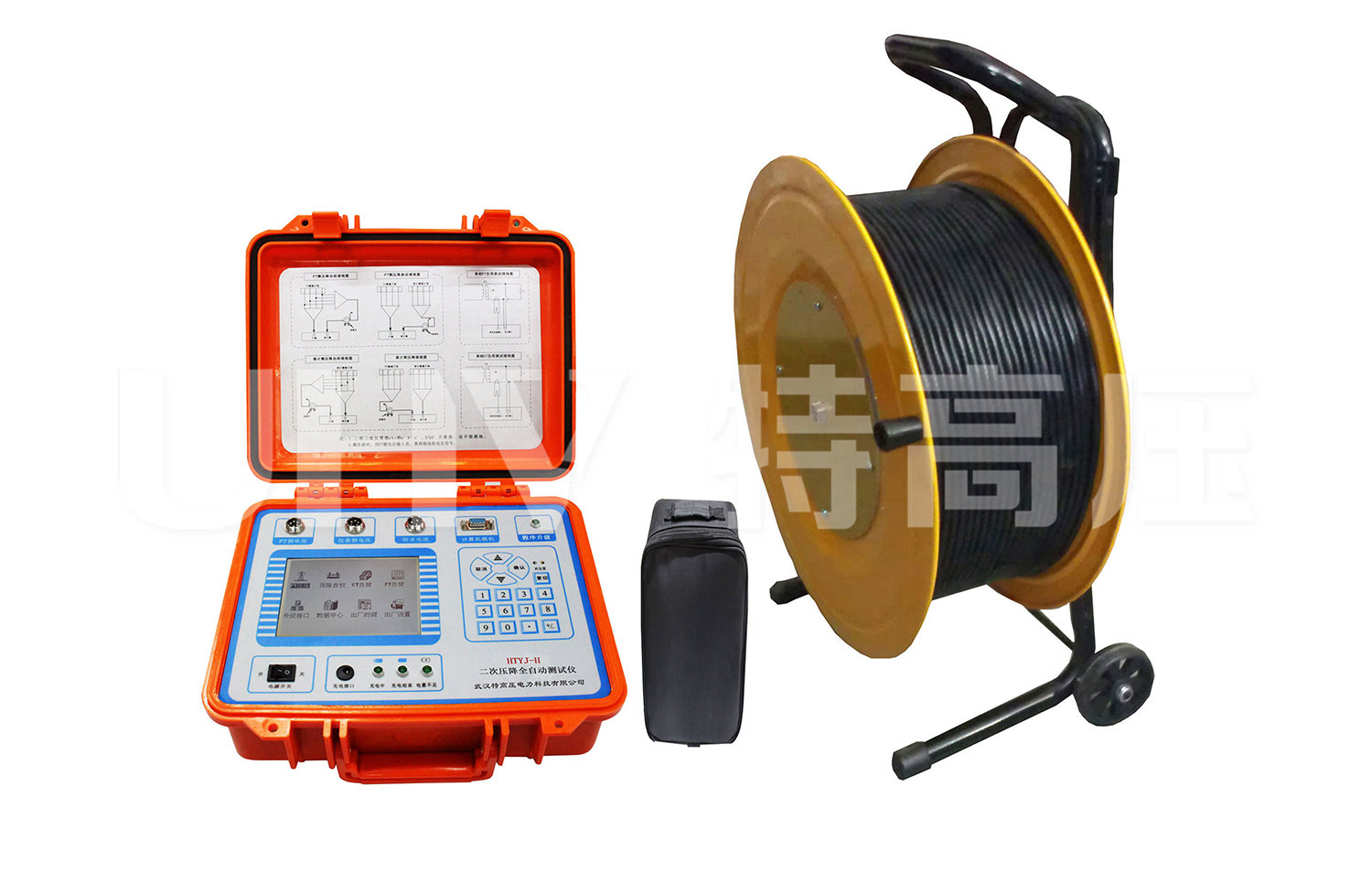

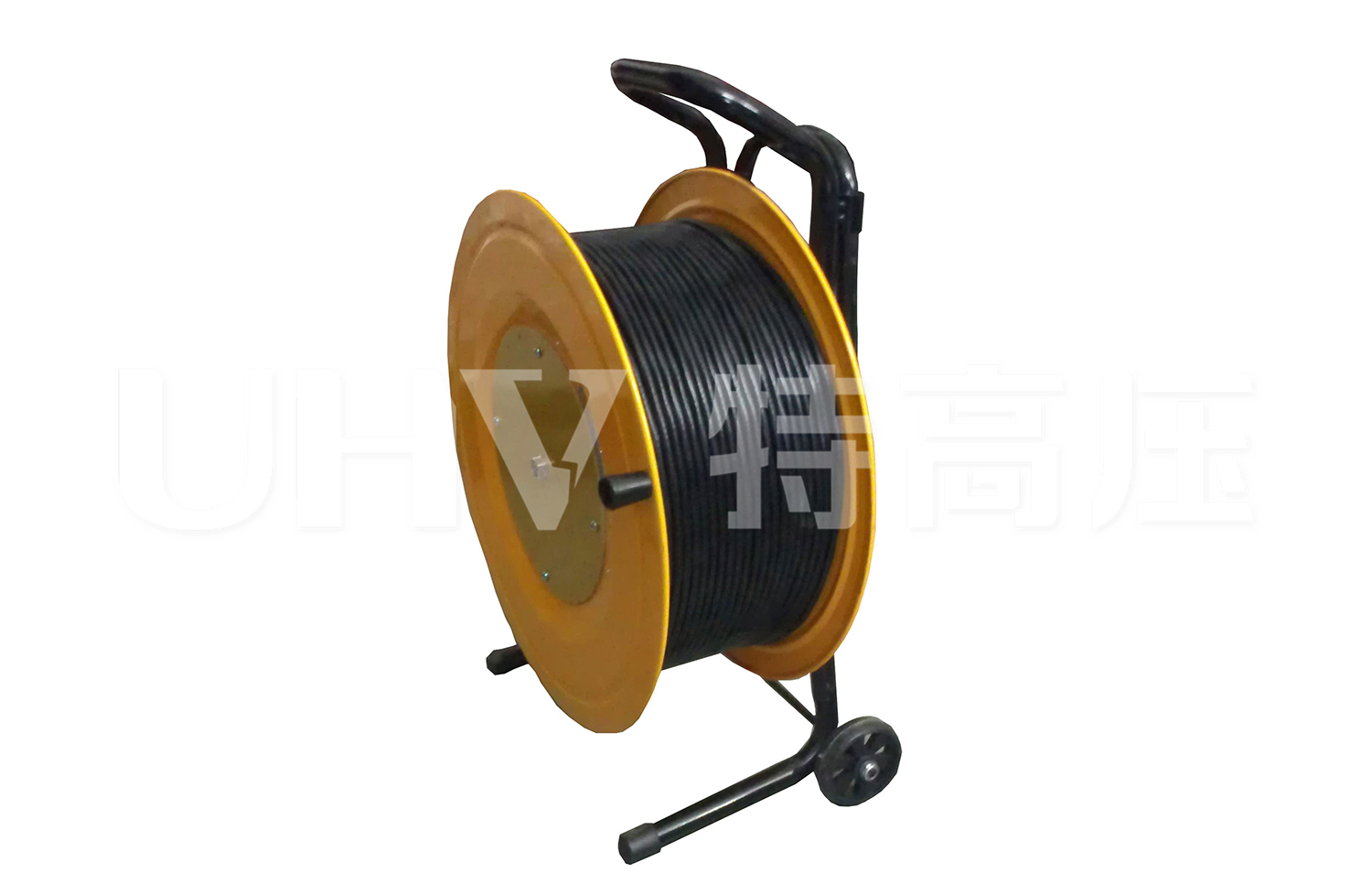

| 外形尺寸（放線車） | 390*280*540mm3 | |
| 重量（放線車） | 14kg | |
